Дали ESD заземителният кабел е ключът към надежден статичен контрол в съвременната електроника?

В ера, в която електростатичният разряд (ESD) може безшумно да разруши чувствителните електронни компоненти и производствени линии,ESD Заземителен кабелстои като основно устройство за осигуряване на безопасни пътища за изхвърляне.

Какво е ESD заземителен кабел и ключови спецификации

Определение и цел

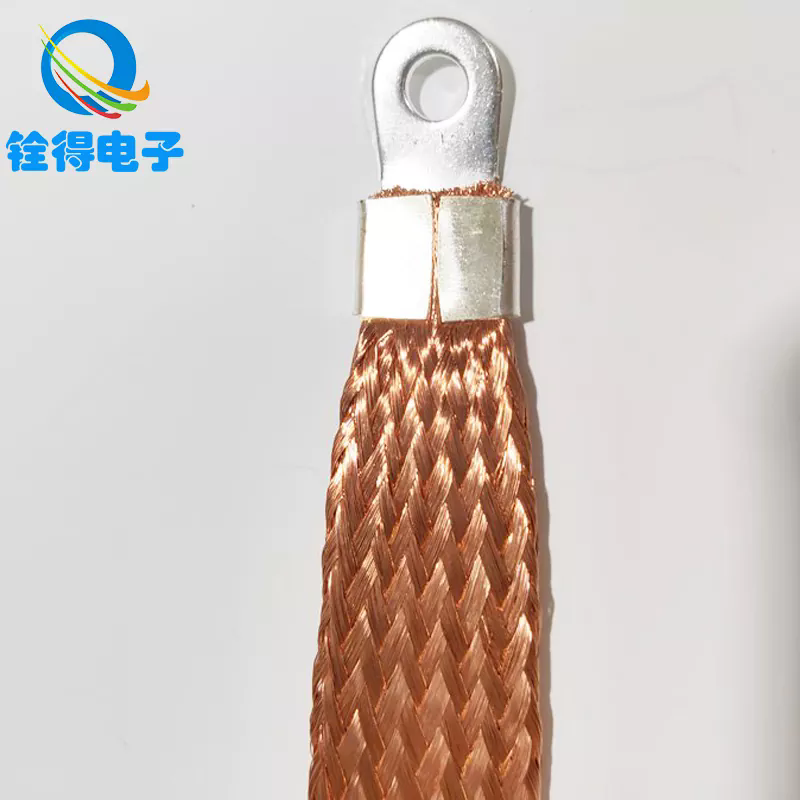

АнESD Заземителен кабел(наричан също ESD заземяващ проводник или кабел за статично разреждане) е проводящ кабел, който свързва работна маса, каишка за китка, рамка на йонизатор или ESD мат към определена точка на заземяване. Неговата функция е да осигури път с ниско съпротивление за безопасно разсейване на статични заряди в земята, предотвратявайки неконтролирани електростатични разряди, които могат да повредят компоненти или да причинят неизправности.

Основни параметри на ESD заземителен кабел

По-долу е дадена таблица със стандартни спецификации, илюстрираща типичните параметри, използвани при избора или оценката на такива кабели:

Тези параметри могат да варират в зависимост от средата на приложението, регулаторните норми и изискванията на клиента.

Централна тема на тази статия

Основната цел тук е да се обяснизащо заземяващият ESD кабел е критичен за статичен контрол, как да го изберем, инсталираме и поддържаме, икакви бъдещи тенденции оформят неговата еволюция. Освен това статията ще отговори на два често срещани въпроса и ще ви насочи към решенията на марката Quande.

Защо ESD заземителният кабел има значение — предимства и роля

Защо статичният контрол е от решаващо значение

• Защита на чувствителната електроника: Съвременните интегрални схеми, устройствата за повърхностен монтаж и сензорите могат да бъдат унищожени от минутни електростатични разряди (често под 100 V).

• Добив и качество: Статичните събития могат да причинят скрита повреда, намалявайки надеждността на продукта и водещи до повреди на място.

• Безопасност и съответствие: Много стандарти за електронно производство (като ANSI/ESD S20.20, IEC 61340) изискват определени пътища за заземяване и граници на съпротивление.

По този начин ESD заземителният кабел е жизненоважен компонент в програма за контрол на ESD.

Предимства на висококачествен ESD заземяващ кабел

1. Контролирано изпразване: Вграденият резистор (обикновено 1 MΩ) гарантира, че статичното електричество се разсейва с безопасна, контролирана скорост, намалявайки риска от дъга или искри.

2. Гъвкавост и механична здравина: Със сърма или многожична мед вътре, кабелът издържа на огъване и ежедневно износване по-надеждно от твърдия проводник.

3. Последователност във времето: Висококачествената изолация е устойчива на абразия, влага и излагане на химикали, като запазва ефективността във фабрична среда.

4. Оперативна съвместимост: Стандартните съединители (банан щепсел, щипка тип "крокодил", заключващи жакове) правят кабела съвместим с разнообразна заземителна инфраструктура.

5. Ефективност на разходите: В сравнение със системите с активен разряд или йонизаторите, пасивният кабел е евтин, но е основополагащ за статичен контрол.

Ключова роля в програма за контрол на ESD

• Връзка между оператор и обща точка: За каишки за китки или пети, кабелът гарантира, че операторът остава на земен потенциал.

• Връзка от постелки или оборудване към заземяване: ESD постелки или работни повърхности разчитат на такива кабели за пренасяне на заряд към заземяването на съоръжението.

• Архивиране и резервиране: В сложни ESD системи множеството заземяващи пътища намаляват отказите в една точка.

От гледна точка на качеството и съответствието, небрежността при специфицирането или валидирането на ESD заземителния кабел може да подкопае цяла програма за статичен контрол.

Как да изберете, инсталирате и поддържате ESD заземяващ кабел

Избор на правилния кабел (Как)

Когато избирате ESD заземяващ кабел, помислете за следните стъпки:

• Проверете изискването за устойчивост: Уверете се, че кабелът отговаря или е в рамките на толеранс от 1 MΩ (или според съответния стандарт).

• Изберете тип конектор: Изберете съединители, съвместими с вашето оборудване (бананов щепсел, заключващ жак, щипка тип крокодил).

• Дължината има значение: Изберете дължина, която позволява лесен достъп без прекомерна хлабина (1,2 m е обичайно).

• Проверете механичния дизайн: Мишура или плетен проводник помага да се устои на умората от огъване.

• Издръжливост на изолацията: Използвайте материали с добра износоустойчивост, химическа и температурна устойчивост за индустриални среди.

• Сертификати и протоколи от тестове: Изискайте протоколи от изпитвания (съпротивление, разрушаване на изолацията, сила на теглене) от производителя.

Указания за инсталиране (Как)

Правилната инсталация е ключът към ефективността:

1. Първо свържете кабела към каишката за китка или постелката, след това към общата точка на заземяване.

2. Осигурете общата точкакъм известно заземяване или заземителна шина.

3. Избягвайте остри завои или прегъвания— кабелите трябва да имат леки примки за намаляване на напрежението.

4. Маршрут далеч от високоволтови или шумни линииза да избегнете електрически смущения.

5. Извършвайте периодични тестове, обикновено месечно или тримесечно, за потвърждаване на приемственост и устойчивост.

6. Сменете повредените или износени кабелинезабавно — дори малки счупвания или пукнатини в изолацията могат да направят кабела неефективен.

Поддръжка и валидиране (как)

• Използвайте anESD стенд тестер за съпротивлениеза измерване на съпротивлението между оператора или постелката и общата точка.

• Измереното съпротивление трябва да остане в допустимите граници (напр. 0,9–1,2 MΩ).

• Проверете якето за порязвания, ожулвания или обезцветяване.

• Огънете внимателно кабела, за да наблюдавате признаци на вътрешно скъсване на проводника (прекъсната непрекъснатост).

• Документирайте всеки тест — проследимостта е важна при режимите за качество и одит.

Общи приложения

• Линии за сглобяване на електроника: За всяка операторска станция (каишка за китка) или постелка за работна станция.

• Ремонт и преработка на пейки: Защита по време на запояване, проверка и манипулиране.

• Чисти помещения и фабрики за полупроводници: Където статичният контрол е критичен за добива.

• Лаборатории и R&D лаборатории: За среди за прототипиране и тестване.

• Опаковка и ESD-безопасни зони за транспортиране: За заземяване на проводими решетки и транспортни системи.

Бъдещи тенденции, предизвикателства и интеграция

Развиващи се стандарти и съответствие

Стандарти катоIEC 61340иANSI/ESD S20.20все повече изискват по-стриктно валидиране, проследимост и съответствие с одита. Производителите и потребителите ще бъдат изправени пред по-чести одити и трябва да покажат документирани доказателства за правилни практики за заземяване. ESD Заземителният кабел трябва да отговаря на променящите се толеранси на съпротивлението и изискванията за безопасност на материалите.

Интелигентен и цифров мониторинг

Следващото поколение кабели може да включвавградени сензори или интелигентни чиповеза наблюдение на целостта на кабела, дрейфа на съпротивлението и циклите на използване. Тези „интелигентни кабели“ биха предупредили системите за поддръжка, ако съпротивлението излезе извън обхвата или ако механичната повреда е неизбежна.

Материали и подобрения на издръжливостта

Напредък внаноматериали, високоефективни полимерии по-еластични проводници (напр. посребрена сърма, композитни материали от въглеродни нанотръби) ще увеличат продължителността на живота, ще подобрят гъвкавостта и ще намалят процентите на откази в тежки среди.

Интеграция с IoT и MES системи

В напълно цифровизирани фабрики всеки заземяващ кабел може да носи ID или сигнал, който го свързва сСистема за изпълнение на производството (MES). Това дава видимост на интервалите на поддръжка, съответствието на оператора и изправността на статичния контрол в реално време.

Предизвикателства за преодоляване

• Балансиранецена срещу разширени функции: Интелигентните кабелни решения могат да повишат разходите, което да повлияе на приемането в сектори с по-нисък марж.

• Стрес и износване на околната среда: Високата влажност, излагането на химикали и абразията остават постоянни заплахи.

• Съответствие на потребителя: Дори и с кабели от най-високо ниво, неправилното свързване или надзорът на потребителя подкопава производителността.

Често задавани въпроси (FAQ)

В1: Какво съпротивление обикновено трябва да има ESD заземителен кабел?
A1: Типичната цел е1 MΩ ±10%(т.е. 0,9 MΩ до 1,1 MΩ). Този резистор безопасно ограничава тока на разреждане, като същевременно позволява статично електричество да тече към земята. При някои настройки е приемлива граница на толеранс от 0,75–1,25 MΩ в зависимост от стандарта или изискванията на клиента.

В2: Колко често трябва да се тества или сменя ESD заземителен кабел?
A2: Тестването трябва да се извърши понемесечно или тримесечно, в зависимост от вашия режим на качество и честота на одита. Ако измерванията излизат извън допустимите граници или кожухът показва повреди (порязвания, ожулвания, обезцветяване), кабелът трябва да бъдезаменен незабавно. Механична умора или периодична непрекъснатост по време на огъване е знак за повреда.

Резюме и представяне на марката

TheESD Заземителен кабеле основен, но често подценяван елемент във всяка ефективна програма за статичен контрол. разбиранекаквотака е,защоима значение за добива на продукта, надеждността и безопасността, икакда изберете, инсталирате, тествате и поддържате, той формира гръбнака на стабилна ESD стратегия. С поглед напред, интелигентната кабелна интеграция, IoT свързаността, усъвършенстваните материали и по-строгите стандарти ще оформят еволюцията на тази технология.

когатопредлага пълен спектър от решения за ESD заземяване — включително издръжливи, сертифицирани ESD заземителни кабели, проектирани за дълъг живот, постоянна производителност и безпроблемна интеграция в модерни производствени системи. За персонализирани спецификации, техническа поддръжка или запитвания за обществени поръчки,свържете се с нас.
