Защо медните плетени проводници са по-важни, отколкото си мислите?

Резюме

Медни плетени проводнициизглеждат прости - много малки нишки, вплетени в плоска или тръбна плитка - но те се намират в пресечната точка на електрическо представяне и механична реалност. Ако някога сте виждали заземителна лента да щрака след месеци на вибрации, наблюдавали сте как шкаф се нагрява в точката на свързване или преследвани периодични проблеми с EMI, които „изчезват“ по време на проверка, основната причина често се намира в избора на плитка, метод на завършване и качество на повърхностния контакт.

В това ръководство ще научите какво прави плетената медна плитка различна от твърдите проводници, как да съобразите конструкцията на оплетката с вашия случай на употреба, какво да поискате при поръчката (за да не гадаете) и как да избегнете най-честите грешки при монтажа, които превръщат добрата плитка в лоша връзка.

Съдържание

Контур

1. Преведете точките на болка в реалния свят в изисквания за плитка
2. Разберете структурата на оплетката и защо тя се държи по различен начин от плътната жица
3. Изберете покритие, геометрия и край въз основа на околната среда и движението
4. Използвайте прост контролен списък със спецификации, за да намалите разхода на доставчици напред-назад
5. Инсталирайте правилно, за да поддържате ниско съпротивление и висока надеждност

Какви проблеми решават медните плетени проводници?

Повечето купувачи не започват с мисълта „Имам нуждаМедни плетени проводници.” Те започват с проблем:

• Вибрация и движение:Умора на твърди проводници. Плитките се огъват и разпределят напрежението между много кичури.
• Надеждност на заземяване и свързване:Оплетката може да създаде път с нисък импеданс, когато е инсталирана и прекратена правилно.
• Горещи точки в точките на свързване:Лошата контактна площ, неправилното ухо/нагъване или по-малката оплетка могат да концентрират топлината.
• Проблеми с EMI и шум:В определени контексти на заземяване/свързване и екраниране, оплетките помагат за управлението на пътищата на високочестотни смущения.
• Корозивни или влажни среди:Неправилното покритие на повърхността може да се окисли, увеличавайки устойчивостта и причинявайки периодични повреди.
• Объркване при обществените поръчки:„Ширината на плитката“ сама по себе си не определя производителността; изграждането и прекратяването имат също толкова голямо значение.

Какво представляват медните плетени проводници и как се изграждат?

Медни плетени проводнициса изтъкани от множество фини медни нишки. Тази структура създава две практически предимства:гъвкавост(плитката се движи без да концентрира напрежението в една точка) иизлишък(много нишки споделят ток и натоварване).

Но „плитката“ не е едно нещо. Ето основните конструктивни променливи, които променят производителността:

• Диаметър и брой на нишката:По-фините нишки обикновено се огъват по-добре; повече нишки могат да споделят ток и да подобрят издръжливостта.
• Модел на плитка и покритие:По-стегнатите плитки често поддържат формата и контактуват по-добре; по-хлабавите плитки могат да бъдат по-гъвкави, но могат да бъдат по-малко здрави механично.

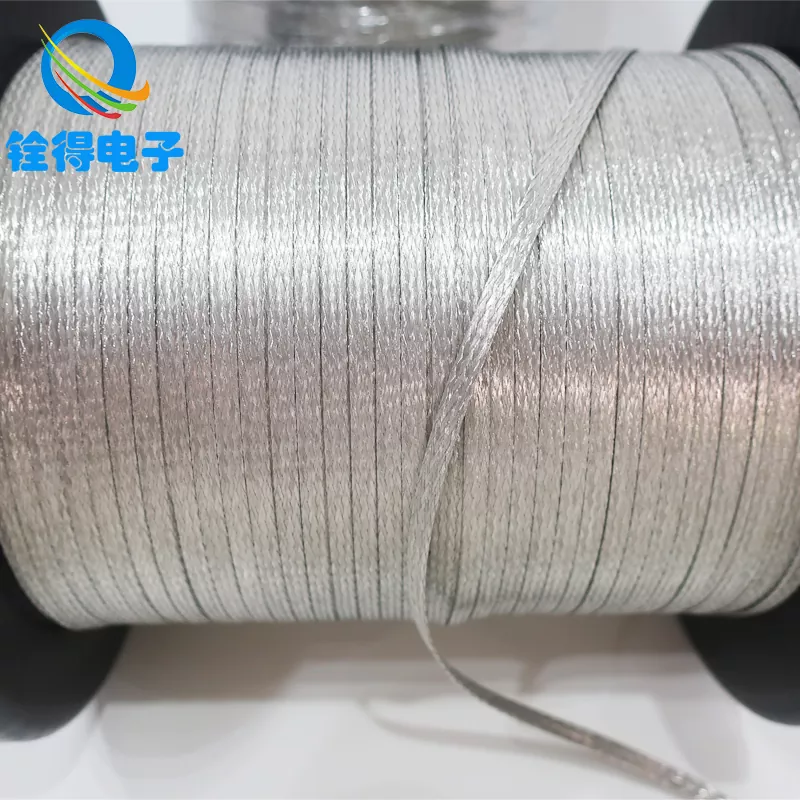

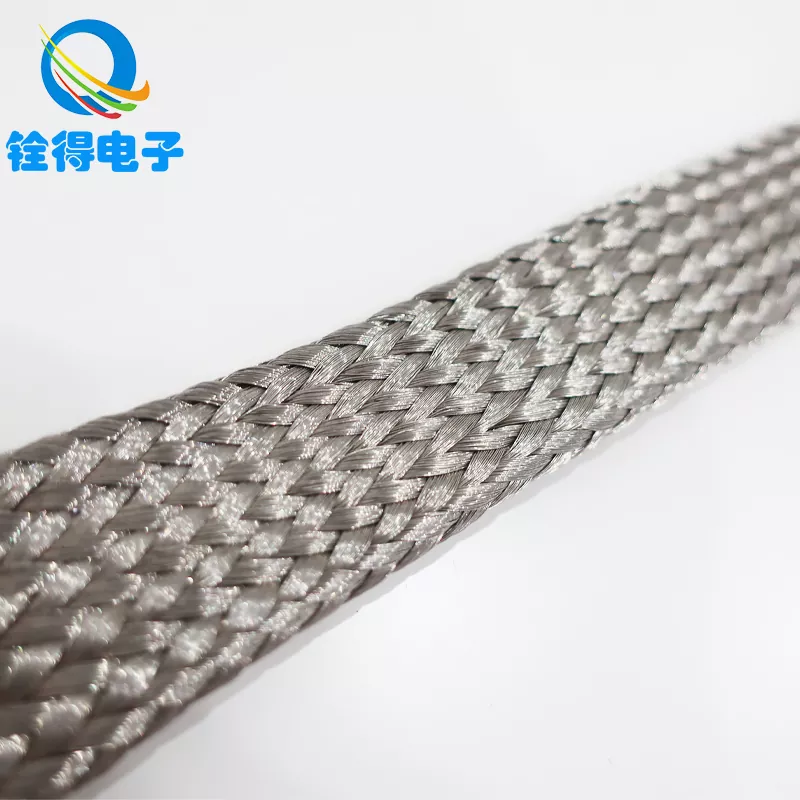

• форма:Плоските оплетки са обичайни за заземяващите ленти; тръбните плитки могат да се използват като ръкави или разширяваща се екранировка в определени конструкции.
• Повърхностно покритие:Гола мед срещу опции с покритие (често се избират поради съображения за устойчивост на корозия и спояване).
• Метод на прекратяване:Кримпване, заваряване, запояване или интерфейси с болтова скоба - това е мястото, където се раждат много повреди.

Съвет: Ако вашият доставчик изисква само „ширина“ и „дължина“, вероятно се насочвате към несъответстващи очаквания. Добрият продавач ще обсъди среда, движение и прекратяване.

Къде трябва да ги използвате (и къде не)?

Медни плетени проводнициобикновено се избират, когато връзката трябва да носи ток (или да осигури път на свързване с нисък импеданс), като същевременно справяне с движение или вибрации.

Как да изберем правилната плитка

Ако искате удобен за обществени поръчки начин за спецМедни плетени проводници, използвайте този контролен списък стъпка по стъпка. Превръща разхвърляните симптоми в ясни изисквания.

• Определете работата:заземяваща/свързваща лента, гъвкав конектор, екранираща втулка или тоководеща връзка.
• Приблизително търсене на електроенергия:текущо ниво, работен цикъл и приемливо покачване на температурата (избягвайте да гадаете - използвайте вашите системни данни).
• Опишете механичната реалност:постоянна вибрация, периодично огъване, движение на пантите или цикли на топлинно разширение.
• Изберете форма:плоска оплетка за презрамки и свързване, тръбна оплетка за ръкави или разширяемо покритие в определени комплекти.
• Изберете повърхностно покритие за околната среда:влажен/солен въздух, промишлени изпарения или вътрешен чист шкаф.
• Подробности за прекратяване на заключването:тип уши, размер на болта, разстояние между отворите, процес на кримпване/заваряване и дали краищата се нуждаят от калайдисване или накрайници.
• План за защита:абразивни маншети, изолационни слоеве или облекчаване на напрежението, ако оплетката може да се трие в остри ръбове.

Сравнителна таблица за общи опции за плитка

По-долу е практическо сравнение, което можете да копирате в RFQ. Той се фокусира върху това, което се променя в реалния свят, а не само върху това, което изглежда различно в каталога.

Професионален съвет: Когато сравнявате доставчици, помолете ги да посочат подробности за конструкцията (диаметър/брой нишки, покритие на оплетка и спецификация на края). „Еквивалентна ширина“ не е еквивалентна производителност.

Проверки на качеството и документация, която купувачите трябва да поискат

Ако вашият проект е чувствителен - силова електроника, промишлено оборудване, железопътен транспорт, EV подсистеми или всякакви критични за безопасността земни пътища - лекувайтеМедни плетени проводницикато a компонент, а не стока. Ето изчистен списък със заявки за QA, който работи, без да претоварва вашия доставчик:

• Входящ материален контрол:описание на класа мед, описание на покритието (ако е приложимо) и възможност за проследяване на партидата
• Електрическа проверка:метод за проверка на съпротивление/непрекъснатост и критерии за приемане (за дължина или за комплект)
• Валидиране на прекратяване:записи на височина/широчина на гофриране (ако е кримпван), подход на теста за издърпване и стандарт за визуална проверка
• Контрол на размерите:толеранс на ширина/дебелина, толеранс на разстояние между отворите (ако е сглобен с уши)
• Документи за съответствие:CoC/CoA според нуждите и декларации за екологично съответствие, изисквани от вашия пазар
• Опаковане и обработка:защита срещу прегъване, замърсяване и окисление по време на транспортиране/съхранение

Най-добри практики за инсталиране, които предотвратяват повреди

Дори най-добротоМедни плетени проводнициможе да се провали, ако се инсталира внезапно. Това са грешките, които причиняват периодични повреди, нагряване или ранна механична повреда:

• Замърсени контактни повърхности:Боята, окисляването или маслото увеличават устойчивостта. Подгответе интерфейса метал към метал.
• Малка контактна зона:Малка шайба на широка плитка може да създаде гореща точка. Използвайте подходящ хардуер за пълен контакт.
• Остри завои близо до краищата:Огъването надясно в ухото концентрира напрежението - оставете лек преход и облекчаване на напрежението.
• Разхлабен въртящ момент с течение на времето:Вибрацията може да отпусне ставите. Използвайте подходящи за вашия дизайн методи за заключване и проверете отново циклите на поддръжка.
• Излагане на абразия:Ако плитката се трие по ръба, добавете защитен ръкав или я пренасочете.
• Неправилно планиране на пътя:Дръжте ремъците къси, когато е възможно, и избягвайте ненужните примки, които добавят импеданс.

Ако вашият режим на повреда е „работи по време на пускането в експлоатация, но се проваля по-късно“, обработете инсталационния интерфейс (подготовка на повърхността + въртящ момент + хардуер + облекчаване на напрежението) като част от електрическия проект.

Работа с Dongguan Quande Electronics Co., Ltd.

Ако снабдяватеМедни плетени проводнициза заземителни ремъци, свързващи връзки или гъвкави връзки, най-бързият път към надежден резултат е доставчик който говори едновременно „инженерство“ и „доставяне“.Dongguan Quande Electronics Co., Ltd.позиционира своите плетени медни продукти около практичните нужди за изграждане: конфигурируеми размери, избор на оплетка, управляван от приложението, и опции за сглобяване, които отговарят на реалните ограничения за инсталиране.

Когато се свържете с нас, ще получите по-добри препоръки (и по-малко ревизии), ако споделите три неща предварително:

• Вашето приложение:заземяваща лента, гъвкав конектор, свързваща лента или използване на оплетка в стил ръкав
• Вашата среда:вътрешен шкаф, влажно растение, крайбрежен въздух, ниво на вибрации
• Вашият план за прекратяване:размер на болта/разстояние между дупките, тип уши и дали имате нужда от предварително сглобени краища

ЧЗВ

В: Медните плетени проводници по-добри ли са за заземяване от плътния проводник?

Често да за ленти и връзки, които се движат или вибрират. Гъвкавостта на оплетката помага за предотвратяване на умората и поддържа връзката стабилна - при условие че завършването и контактните повърхности са направени правилно.

Въпрос: Трябва ли да избера оплетка от чиста мед или калайдисана мед?

Голата мед може да бъде рентабилна в контролирана среда. Във влажни или леко корозивни условия обикновено се избира покритие с покритие, за да се поддържа стабилно поведение на повърхността във времето. Най-добрият избор зависи от експозицията, циклите на поддръжка и метода на прекратяване.

В: Кое е по-важно: ширината на плитката или конструкцията на плитката?

Конструкцията има значение поне толкова, колкото ширината. Броят на нишките/диаметърът, плътността на тъкането и качеството на края често определят издръжливостта и стабилността на съпротивлението в реалния свят.

Въпрос: Защо заземяващите ремъци се нагряват?

Нагряването обикновено сочи към съпротивление на съединението - лоша подготовка на повърхността, малка контактна площ, хлабав въртящ момент или неправилен хардуер. Плитката може да е добре; интерфейсът е виновникът.

Въпрос: Какво трябва да включа в RFQ за медни плетени проводници?

Включете приложение, дължина, диапазон на ширина/дебелина (или целево напречно сечение), среда, описание на движение/вибрация, подробности за завършване (размер на отворите/разстояние, издатини) и всяка необходима документация.

Заключителни мисли

КупуванеМедни плетени проводницистава лесно, след като спрете да ги третирате като „просто мед“ и започнете да ги третирате като работещ интерфейс между електричество и движение. Дефинирайте средата, заключете терминирането, проверете качеството и инсталирайте спазвайки физиката на контакта – и ще избегнете най-скъпия вид повреда: периодичната.
