Защо плетената медна тръба е предпочитаният избор за EMI екраниране и защита на кабела?

Съвременната електроника става все по-малка, по-бърза и много по-чувствителна към шум. Това е страхотно – докато един идеално „работещ“ кабел не започне да причинява произволни нулирания, нестабилни сигнали или неуспешни тестове за съответствие. Ако се сблъсквате с електромагнитни смущения, статичен разряд или кабели, които продължават да се натъртват и прищипват в стегнати възли,Плетена медна тръбае една от най-практичните поправки, които можете да приложите, без да препроектирате цялата си система.

Резюме

Тази статия обяснява какво аПлетена медна тръбаправи, често срещаните проблеми, които решава (EMI, абразия, статично натрупване и механичен стрес) и как да изберете правилната конструкция за вашата среда. Ще намерите също ясен контролен списък за избор, най-добри практики за инсталиране и сравнителна таблица, които да ви помогнат да съпоставите опциите за материали (гола мед, калайдисана мед, посребрена мед и неръждаеми варианти) със случаите на употреба в реалния свят - така че можете да избегнете надплащането, недостатъчното спецификиране или инсталирането му по начин, който анулира предимствата му.

Съдържание

1. Плетената медна тръба решава точките на болката
2. Какво представлява плетената медна тръба и как работи
3. Как да изберем правилната плетена медна тръба
4. Сравнителна таблица за материали и конструкция
5. Най-добри практики за инсталиране и заземяване
6. Където се използва често
7. Проверките за снабдяване и качество, които наистина имат значение
8. ЧЗВ
9. Заключение

Контур

• Определете дали вашият проблем е EMI, статично електричество, абразия или умора при плътно огъване
• Разберете ефективността на екранирането и какво всъщност означава „покритие“ на практика
• Изберете правилния материал за покритие за вашата среда (влажност, сол, топлина)
• Оразмерете го правилно, така че да пасне, без да запушва кабела или да оставя празнини
• Инсталирайте го с подходящи краища, така че екранирането да не стане „декоративно“
• Валидирайте с прости проверки: непрекъснатост, годност и цялост на заземяването

Плетената медна тръба решава точките на болката

Хората обикновено започват да търсятПлетена медна тръбакогато нещо "мистериозно" се обърка - особено в комплекти с двигатели, инвертори, импулсни захранвания, релета или плътни кабелни снопове. Ето най-честите болкови точки, които адресира:

• Нестабилни сигнали и EMI главоболие:Свързването на шума може да причини грешки в данните, отклонение на сензора, звуково бръмчене или периодични комуникационни повреди, които са болезнени за отстраняване на грешки.
• Неуспешни тестове за EMC или съответствие:Преминавате функционалните тестове, но тестовете за емисии или чувствителност не си сътрудничат - често поради пролуки в екранирането или слабо заземяване.
• Абразия и механично износване:Кабелите, прекарани през метални ръбове, движещи се модули или системи с висока вибрация, могат да се износят през изолацията с течение на времето.
• Натрупване на статично електричество:В суха среда или движещи се кабелни носители статичното електричество може да се натрупа и да се разреди в чувствителни компоненти.
• Стегнато фрезоване и многократно огъване:Някои защитни ръкави са твърди или обемисти. Плетена тръба добавя защита, докато все още се огъва и огъва с колана.

Ключовата идея: плетената тръба не е просто „ръкав“. Това е функционален слой, който може да намали смущенията, да защити окабеляването и да осигури контролиран път за нежелана електрическа енергия - когато е указано и инсталирано правилно.

Какво представлява плетената медна тръба и как работи

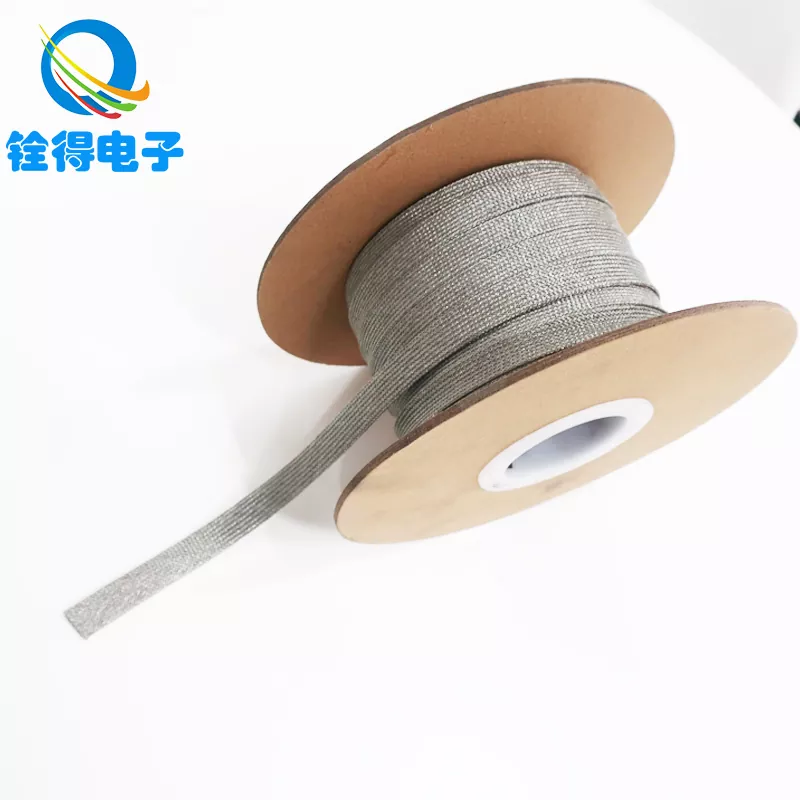

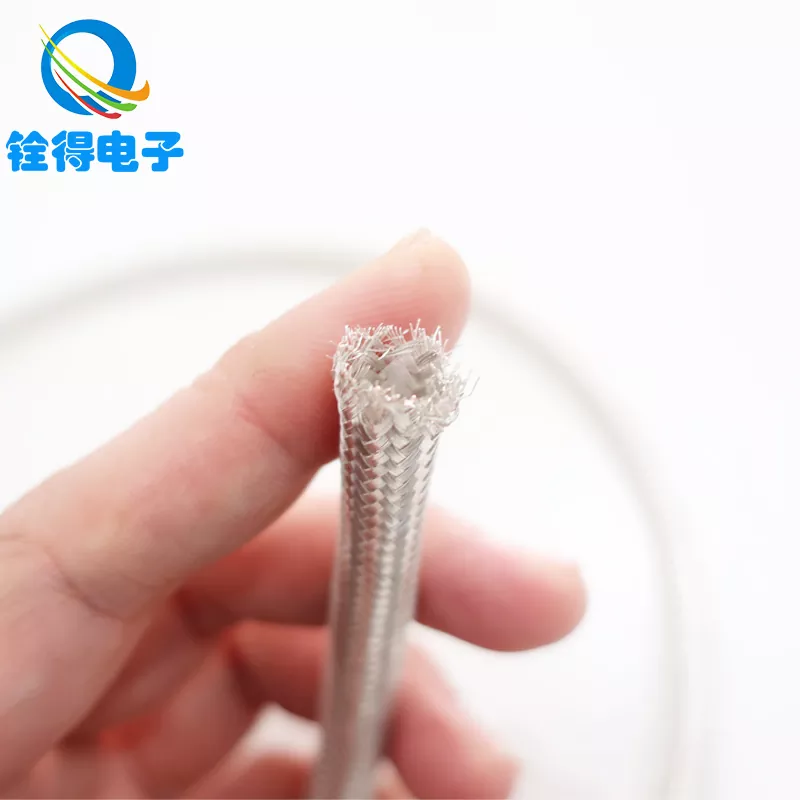

A Плетена медна тръбае тръбна мрежа, направена чрез оплитане на проводими жични нишки в гъвкава втулка. Тъй като образува проводима мрежа около кабелния сноп, той може да помогне:

• Намалете електромагнитните смущениячрез обграждане на чувствителни проводници с проводима бариера
• Намаляване на емисиитекато съдържа шум, който иначе би се излъчвал навън
• Осигурете възможност за статично разрежданекогато е свързан към правилен заземен път
• Подобрете механичната защитасрещу абразия, компресия и надраскване

В реални системи производителността зависи от детайли: плътност на оплетката, покритие, диаметър на проводника и най-важното как завършвате и заземявате оплетката. Висококачествена плитка с лошо завършване може да работи по-лошо от средностатистическа плитка, инсталирана правилно.

Как да изберем правилната плетена медна тръба

Избор на aПлетена медна тръбане става въпрос за избор на „най-скъпата“ опция. Става дума за съпоставяне на характеристиките на тръбата с вашата среда и вашия режим на повреда. Използвайте този контролен списък:

• Определете основната цел:EMI екраниране, защита от абразия, статичен разряд, непрекъснатост на заземяването или комбинация?
• Потвърдете средата:сухо на закрито, влажно, солен спрей, висока температура, излагане на химикали или външно заграждение?
• Измерете размера на кабелния сноп:външен диаметър (OD) на кабелния сноп, плюс необходимостта от разширение за съединителите.
• Решете материал/покритие:гола мед за контролирани среди, калайдисана за устойчивост на корозия, посребрена за специални нужди от проводимост или неръждаема опция за тежки условия.
• Проверете покритието и плътността на плитката:по-високото покритие обикновено подобрява екранирането, но може да намали въздушния поток и да увеличи твърдостта.
• Планирайте метода на прекратяване:скоба, кримпване, запояване или лента за завършване на щита - това влияе на производителността повече, отколкото много хора очакват.

Практично правило за оразмеряване: изберете вътрешен диаметър, който пасва гладко върху снопа, без да го насилвате. Твърде стегнато и ще деформирате оплетката (и ще натоварите кабела). Твърде разхлабени и ще създадете празнини, движение и непоследователен контакт.

Сравнителна таблица за материали и конструкция

Най-добри практики за инсталиране и заземяване

Това е мястото, където много проекти за екраниране се провалят - не защото плитката е "лоша", а защото инсталацията я прави неефективна. Бъдете прости и дисциплинирани:

• Поддържайте непрекъснато покритие:Избягвайте големи празнини, издърпани отворени секции или резки преходи на диаметъра, които създават пътища за изтичане за смущения.
• Прекратете правилно:Използвайте скоба или лента за завършване, която създава постоянен 360-градусов контакт около плитката, когато е възможно.
• Основание с умисъл:Ако искате екраниране, свържете оплетката към стабилна референтна земя, като използвате път с нисък импеданс. Дълги, тънки „свински опашки“ могат да намалят ефективността при по-високи честоти.
• Защитете краищата:Добавете термосвиваемо или механично облекчаване на напрежението, за да предотвратите износването и да намалите повредата от остри ръбове на подлежащата изолация.
• Сметка за движение:При движещи се колани оставете достатъчно хлабина, така че плитката да не се превърне в точка на напрежение.

Навик за бърза проверка: след инсталирането направете проверка за непрекъснатост по дължината на оплетката и се уверете, че вашите крайни точки имат стабилен механичен контакт. Ако плитката може да се усуче свободно в края, вашият „щит“ може да не е свързан така, както си мислите.

Където се използва често

Ще видитеПлетена медна тръбавъв всяка индустрия, която смесва чувствителни сигнали с шумна силова електроника или тесни ограничения на окабеляването. Често срещаните сценарии включват:

• Компютри и информационно оборудване:защита на вътрешни данни и електропроводи от смущения и механично износване
• Комуникационни системи:минимизиране на външните смущения и намаляване на кръстосаните разговори между кабелните снопове
• Автомобилна електроника:поддържа стабилна работа в сложни бордови електромагнитни среди
• Индустриална автоматизация:защита на кабела около PLC контролното окабеляване, моторните задвижвания и сензорните снопове
• Медицинско оборудване:подобрена електромагнитна стабилност за прецизни инструменти и диагностични системи

Ако вашата система включва превключване, бързи преходни процеси или гъсто насочване на кабела, плетената втулка може да бъде едно от най-рентабилните подобрения – особено в сравнение с препроектирането на платки, промяната на кабелните маршрути или добавянето на обемисти филтри навсякъде.

Проверките за снабдяване и качество, които наистина имат значение

Не всички плетени тръби са еднакви. Две тръби могат да изглеждат сходни на пръв поглед и да работят много различно в реални сглобки. Когато оценявате доставчиците, съсредоточете се върху осезаеми показатели:

• Еднаква структура на плитка:последователното тъкане намалява слабите места и подобрява повторяемостта при монтажа
• Стабилни размери:вътрешният диаметър и поведението при разширяване трябва да бъдат предсказуеми за различните партиди
• Консистенция на материала и покритието:Качеството на покритието/завършека влияе върху устойчивостта на корозия и дългосрочната електрическа стабилност
• Механична обработка:добрите плитки са устойчиви на износване, деформиране и закачане по време на фрезоване
• Поддръжка за персонализиране:ако вашите колани имат необичайни диаметри, дължини или се нуждаят от завършване, персонализирането може да спести време и да намали риска от сглобяване

Това е мястото, където работата с опитен производител може да намали пробата и грешката. например,Dongguan Quande Electronics Co., Ltd. произвежда опции за плетени медни тръби, предназначени за екраниране и защита на кабели в множество приложения и може да поддържа различни избори на материали и спецификации в зависимост от това как планирате да насочите и завършите ръкава.

ЧЗВ

Q1: Работи ли плетената медна тръба както за екраниране, така и за физическа защита?
A:да Може да помогне за намаляване на електромагнитните смущения, като същевременно предпазва кабелите от абразия и компресия. Балансът зависи от плътността на плитката и начина на инсталиране на тръбата.

Q2: Калайдисаната мед винаги ли е по-добра от чистата мед?
A:Не винаги. Голата мед се представя добре в контролирани среди и често е по-рентабилна. Калайдисаната мед е по-интелигентен избор, когато влажността, рискът от окисление или дългият експлоатационен живот в по-сурови среди са от значение.

Q3: Как да оразмеря плетена медна тръба за кабелен сноп?
A:Измерете външния диаметър на целия пакет (включително дебелината на кожуха) и изберете вътрешен диаметър, който се плъзга без сила. Ако пакетът има съединители, помислете за разширяема втулка или планирайте инсталация преди прекратяване.

Q4: Защо екранирането понякога „не работи“ дори с плетен ръкав?
A:Най-честата причина е лошо прекратяване или заземяване. Ако оплетката не е залепена правилно (или заземителният път е с висок импеданс), ефективността на екранирането може драстично да спадне.

В5: Може ли плетената медна тръба да помогне при статично електричество?
A:Може, стига да е свързан към контролиран път на разреждане. Проводимостта на плитката може да помогне за разсейването на статичното натрупване, вместо да го остави да се натрупва и разрежда непредвидимо.

Заключение

Ако се борите с EMI, преследвате периодични повреди или се опитвате да защитите снопове в тесни, напрегнати маршрути,Плетена медна тръбае едно от онези надстройки, които могат да осигурят извънредни резултати - без да преобръщат целия ви дизайн с главата надолу. Номерът е да изберете правилния материал за вашата среда, да го оразмерите правилно и да го завършите по начин, който запазва непрекъснатото екраниране и надеждния контакт.

Ако искате помощ при избора на правилната спецификация - или се опитвате да разрешите упорита намеса или проблем с издръжливостта в реално сглобяване -Dongguan Quande Electronics Co., Ltd.може да подкрепи вашия проект с опции за плетени медни тръби, съобразени с вашето приложение. Готови ли сте да преминете от „отгатване“ към по-чисто и по-надеждно решение за окабеляване?свържете се с насза да обсъдим вашите изисквания и да получим практическа препоръка.
