Защо заземителният проводник е от съществено значение за безопасни електрически системи?

Резюме

A Заземяващ проводникчесто се третира като елемент от квадратче за отметка - докато нещо не се обърка: шасито на машината изтръпва, прекъсвач се задейства на случаен принцип, сензор чете боклук или пренапрежение изважда контролна платка. Тази статия разбива какво всъщност прави заземителният проводник, как се различава от „неутралния“, защо свързването има значение и какви детайли за подбор и инсталиране най-често причиняват болка на клиентите. Освен това ще получите ясен, лесен за работа контролен списък, сравнителна таблица на често срещани типове заземяващи проводници и често задавани въпроси за отстраняване на неизправности за повтарящи се проблеми.

Съдържание

• Какво е заземяващ проводник и какъв проблем решава?
• Заземяване срещу неутрално срещу свързване: объркването, което причинява неуспехи
• Точките на болката на клиентите с подходящ заземяващ проводник намаляват
• Видове заземяващ проводник и къде всеки от тях пасва
• Как да изберете правилния заземяващ проводник за вашия проект
• Най-добри практики за инсталиране, които предотвратяват преработване
• Често срещани грешки и бързи решения
• Съвети за проверка и поддръжка
• ЧЗВ

Контур

1. Дефинирайте заземяващия проводник на ясен език и обяснете „пътя на тока на повреда“.
2. Изяснете земята, неутралата и връзката, за да премахнете типичните погрешни схващания.
3. Картирайте болковите точки в реалния свят (риск от токов удар, EMI/шум, неудобни пътувания, повреда на оборудването) към качеството на заземяване.
4. Сравнете твърди, многожилни, плетени и консервирани опции с типични приложения.
5. Контролен списък за избор: размер, гъвкавост, среда, прекратяване и съображения за съответствие.
6. Стъпки на монтаж и подробности за изработката, които определят надеждността.
7. Отстраняване на неизправности: заземителни контури, прекъсваща непрекъснатост, корозия и откази от вибрации.
8. Практики за поддръжка и документиране за дългосрочна безопасност.

Какво е заземяващ проводник и какъв проблем решава?

В основата си, aЗаземяващ проводнике специален проводник, който свързва открити метални части (като корпуси на оборудване, рамки на двигатели, контролни панели, кабелни скари и тръбопровод) към заземителна система. Най-важната работа не е „да накараме електричеството да изчезне“. Работата е да се осигури aниско съпротивление, предвидим пътза ток на повреда, така че защитните устройства (предпазители, прекъсвачи, RCD/RCBO защита, където се използва), могат да работят бързо.

Мислете за заземяващия проводник като за авариен изход за опасен ток. Когато изолацията се повреди или жив проводник докосне метално шаси, ток на повреда иска да тече. Ако токът на повреда има добър път през правилно инсталиран заземяващ проводник, защитното устройство може да открие ненормалното състояние и изключете бързо захранването. Ако пътят е лош (разхлабена връзка, корозия, малък проводник, боядисана контактна повърхност), токът може да „изтече“ през непредвидени пътища— включително вас, лагери, сигнални екрани или чувствителна електроника.

Заземяване срещу неутрално срещу свързване: объркването, което причинява неуспехи

Много проблеми с проекта идват от смесването на три различни идеи:

• Неутралене тоководещ обратен проводник при нормална работа (в много променливотокови системи). Не е същото като земята на оборудването.
• Земя (заземяване)е връзка към заземителни/заземителни електроди и заземителната мрежа, използвана за безопасност и референтен потенциал.
• Залепванее умишленото свързване на метални части, така че те да споделят един и същ електрически потенциал и да отстраняват надеждно грешките.

Практическият извод: вашиятЗаземяващ проводникобикновено е част от свързването за безопасност на оборудването и трябва да бъде непрекъснато, механично надеждно, и електрически с ниско съпротивление. Ако неутралът и земята са свързани заедно на грешното място (или на няколко места), можете да създадете циркулиращи токове, проблеми с шума и непредсказуемо спъване.

Точките на болката на клиентите с подходящ заземяващ проводник намаляват

Когато клиентите се оплакват от „случайни“ електрически проблеми, заземяването често е тихата основна причина. Ето кои са болезнените точки, които един правилно проектиран и инсталиранЗаземяващ проводникпомага за намаляване на:

• Риск от токов удар и инциденти с безопасността:добре свързаното шаси остава близо до земния потенциал при условия на повреда.
• Неприятно спъване:лошите връзки могат да причинят периодични признаци на повреда, особено при вибрации или влага.
• EMI/шум в сигналите:сензорите, PLC входовете и комуникационните линии могат да се държат хаотично, когато заземяването е нестабилно.
• Щети от пренапрежения и преходни процеси на мълнии:здрава заземителна мрежа помага за управлението на преходни енергийни пътища.
• Проблеми с лагера и двигателя:блуждаещите токове могат да намерят пътища през лагерите, когато свързването е слабо или непоследователно.
• Скъпа преработка:грешките в заземяването рядко се виждат до пускането в експлоатация - когато всеки час е скъп.

Добрата стратегия за заземяване превръща „мистериозния престой“ в предвидима производителност. Това е, което купувачите в крайна сметка искат: по-малко обратни повиквания, по-чисти данни и по-безопасно оборудване, което преминава проверка без драма.

Видове заземяващ проводник и къде всеки от тях пасва

Не всекиЗаземяващ проводнике същото. „Най-добрият“ избор зависи от движението, вибрациите, средата и метода на прекъсване.

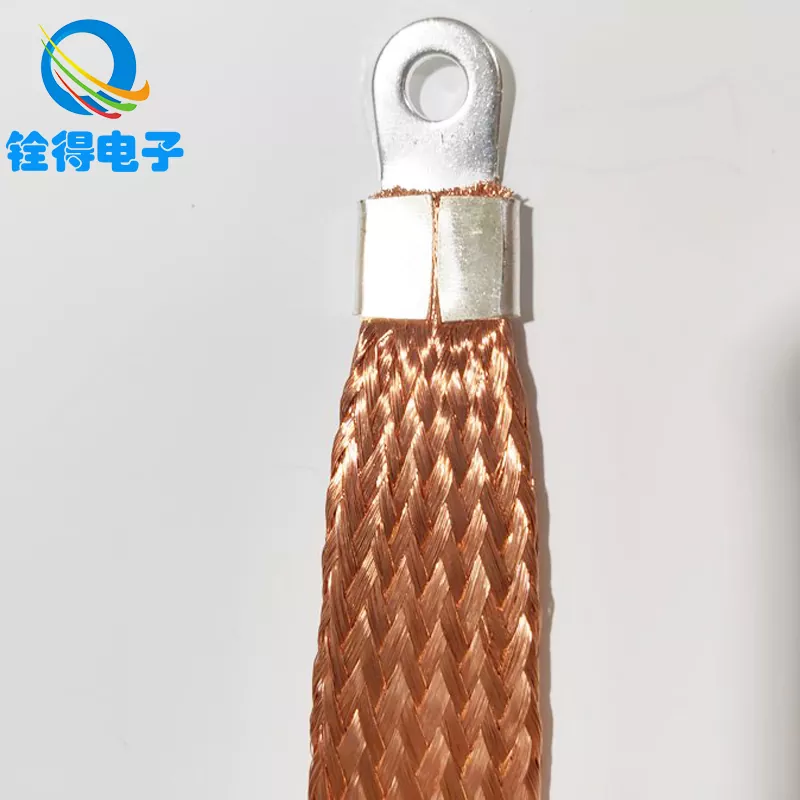

Ако вашето приложение включва врати, подвижни капаци или вибрации (генератори на мислене, EV зарядни устройства, CNC машини, асансьори и метални шкафове, които се отварят/затварят ежедневно), плетените опции могат драстично да намалят повреди, свързани с умората.

Как да изберете правилния заземяващ проводник за вашия проект

Избор на aЗаземяващ проводнике по-малко за „по-дебелото е винаги по-добро“, а повече за надеждно спазване на изискванията за безопасност при реални условия на обекта. Използвайте този контролен списък, за да избегнете класическите съжаления на купувача:

• Електрически капацитет:Оразмерете проводника според приложимия код/стандарт и защитното устройство нагоре по веригата. Заземителният път трябва безопасно да носи ток на повреда, достатъчно дълъг, за да работи защитата.
• Механична среда:Ако се движи, огъва или вибрира, дайте приоритет на гъвкавостта (навита или плетена) и облекчаването на напрежението.

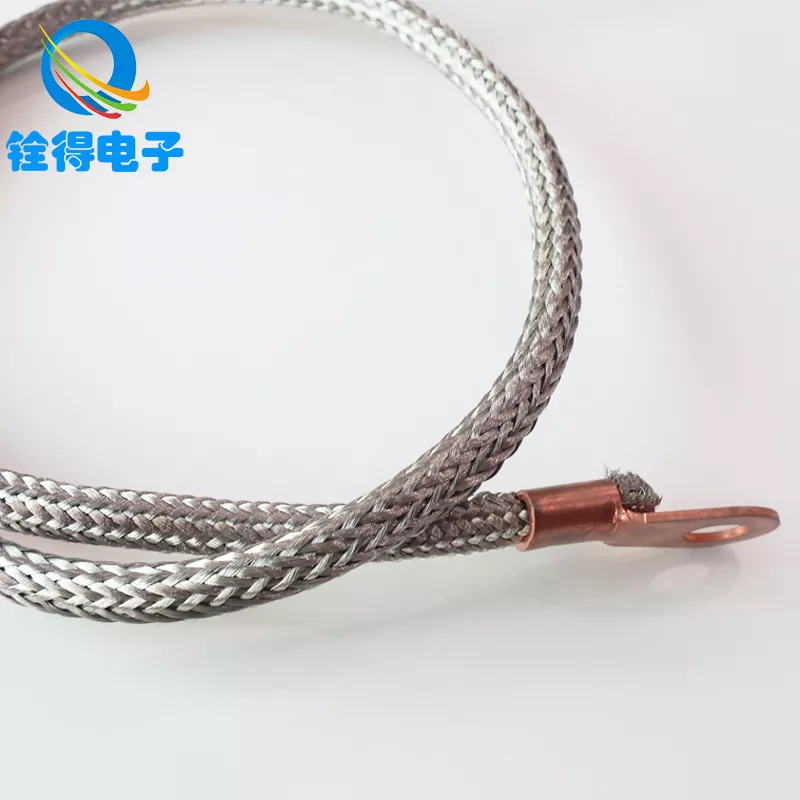

• Излагане на корозия:Влажността, соленият спрей, химикалите и външните инсталации често се възползват от калайдисаната мед и защитените краища.
• Метод на прекратяване:Съпоставете типа проводник с накрайниците, накрайниците, инструментите за кримпване и спецификациите на въртящия момент. Страхотен проводник се проваля, ако терминирането е небрежно.
• Ограничения за маршрутизиране:Избягвайте остри ръбове и точки на прищипване. Планирайте обслужващи вериги, където панелите се отварят.
• Съгласуваност и документация:Стандартизирайте номерата на части и бележките за инсталиране в компилациите, така че екипите за поддръжка да не гадаят.

Тук може да помогне специализиран производител.Dongguan Quande Electronics Co., Ltd. поддържа решения за заземителни проводници, използвани в промишлеността и електрически приложения, включително гъвкави плетени опции, когато движението и надеждността имат значение. За купувачите печалбата е намаляването на променливостта: последователност конструкцията и предвидимото боравене по време на сглобяването означават по-малко изненади при пускане в експлоатация.

Най-добри практики за инсталиране, които предотвратяват преработване

Повечето повреди на заземяването не са причинени от самия проводник - те са причинени от изработката. Ето един доказан на терен подход, който поддържа aЗаземяващ проводникнадежден от години:

Един прост навик, който спестява главоболия: третирайте заземяващите точки като критични компоненти за безопасност, а не като „допълнителни винтове“. Етикетирайте ги, проверявайте ги и ги дръжте достъпни.

Често срещани грешки и бързи решения

Ето повторните нарушители, които причиняват най-много оплаквания на клиентите, плюс най-бързите коригиращи действия:

• Заземяване върху боядисан метал:махнете боята в областта на ухото и използвайте подходящ крепеж за свързване.
• Малък проводник „защото не носи ток“:размер за условия на повреда, а не за нормална работа.
• Използване на плътна жица на движещи се врати:преминете към многожилен или плетен заземяващ проводник с облекчаване на напрежението.
• Разхлабени крепежни елементи след вибрация:прилагайте правилни практики за въртящ момент, заключващ хардуер, където е подходящо, и повторна проверка на въртящия момент след изгаряне.
• Объркано маршрутизиране близо до остри ръбове:добавете защита на ръбовете, уплътнения и скоби; поддържайте земната пътека физически защитена.
• Множество земни/неутрални връзки там, където не трябва да бъдат:прегледайте системната диаграма и коригирайте точките на свързване според вашия стандарт и правилата на сайта.

Съвети за проверка и поддръжка

A Заземяващ проводнике толкова надежден, колкото и най-слабата му връзка. Включете тези проверки в рутинна поддръжка, особено при висока вибрация или външни инсталации:

• Визуална проверка:потърсете обезцветяване, протрита оплетка, корозия около ушите и разхлабени скоби.
• Механична проверка:внимателно тествайте за движение на клемите; всичко, което мърда, е бъдещ провал.
• Проверки на място за непрекъснатост:проверете ниското съпротивление от шасито/вратата до заземяващата шина по време на планирани спирания.
• Екологично запечатване:във влажни или корозивни места подобрете уплътняването и помислете за устойчиви на корозия материали и защитни капаци.
• Документация:записвайте резултатите от тестовете за заземяване и всички промени - бъдещото отстраняване на неизправности става значително по-бързо.

ЧЗВ

Въпрос: Мога ли да използвам всеки проводник като заземяващ проводник, ако той се „свързва с метал“?
A:Той трябва да е подходящ за приложението и правилно оразмерен за пътеки на ток на повреда съгласно вашия управляващ код/стандарт. Освен това методът на завършване и подготовката на контактната повърхност са също толкова важни, колкото и самият проводник.

Въпрос: Защо виждам шум или нестабилни показания на сензора, дори когато заземителният проводник е свързан?
A:Честите причини включват разхлабени точки на свързване, лошо насочване в близост до кабели с голям ток, множество точки на свързване, създаващи циркулиращи токове, или слаба референтна точка между панелите. Подобрете целостта на свързването, отделете чувствителните сигнални маршрути от захранващите маршрути и прегледайте къде възникват връзки.

В: Кога трябва да обмисля плетен заземяващ проводник?
A:Когато има движение или вибрации - врати, шарнирни капаци, предпазители на машини, гъвкави съединения или друго място, където твърдият проводник би се уморил с течение на времето. Плетените опции често се избират, за да се намалят прекъсващите прекъсвания на непрекъснатостта.

Въпрос: Винаги ли по-дебелият заземяващ проводник означава по-добра защита?
A:Не автоматично. Целта е път на повреда с нисък импеданс, който съответства на защитното устройство и правилата за инсталиране. Прекомерното оразмеряване може да създаде проблеми с маршрутизирането/терминирането, ако накрайниците и хардуерът не са съвпадащи. „Правилно оразмерен + правилно инсталиран“ бие „много дебел + лошо завършен“.

В: Защо моят прекъсвач или RCD/RCBO изключва по време на стартиране, въпреки че нищо не е „погрешно“?
A:Преходни процеси при стартиране, токове на утечка от филтри/VFD, влага или нестабилно свързване могат да причинят прекъсвания. Проверете непрекъснатостта на заземяването, проверете състоянието на изолацията, потвърдете правилния тип защитно устройство и прегледайте схемата на заземяване/свързване за непредвидени паралелни пътища.

В: Кой е най-бързият начин да потвърдя, че връзката ми със заземяващ проводник върши работата си?
A:Извършете тест за непрекъснатост между шасито на оборудването (и всички врати/предпазители) и основната заземяваща шина, след което се уверете, че накрайниците са стегнати и залепени върху чист метал. Документирайте резултата, така че промените във времето да са лесни за забелязване.

Окончателна храна за вкъщи

A Заземяващ проводникне е просто формалност за безопасност - това е компонент на ефективността. Намалява риска от удар, подобрява стабилността на системата, предпазва електрониката, и спестява време по време на пускане в експлоатация, като предотвратява „призрачните грешки“, които губят дни. Ако третирате заземяването като проектирана система (а не последваща мисъл), получавате по-безопасни инсталации и по-спокойни екипи за поддръжка.

Ако посочвате заземителни проводници за панели, корпуси на оборудване или гъвкави точки на свързване,Dongguan Quande Electronics Co., Ltd.може да ви помогне да съобразите стила на проводника с реалните работни условия. Готови ли сте да намалите преработката и да подобрите надеждността?Свържете се с насс данните за вашето приложение, и ние ще ви помогнем да изберете решение за заземяване, което отговаря на вашата среда, нужди от движение и работния процес на инсталиране.
