Как многожилният меден проводник подобрява надеждността на захранващите и контролните кабели?

Резюме

Изборът на правилния проводник е едно от онези решения, които изглеждат прости, докато проектът не започне да се проваля в реалния свят: прегряване в стегнат тръбопровод, скъсани нишки при прекъсване, нестабилни показания в контролните вериги или прекъсване, причинено от умора от вибрации.Медно многожилен проводник често се избира, за да предотврати точно тези проблеми - чрез балансиране на проводимостта, гъвкавостта и механичната издръжливост. В тази статия ще разгледам най-често срещаните болни точки за купувача (спад на напрежението, радиус на огъване, качество на завършване, риск от корозия, стандарти за инспекция и последователност на доставчика) и ще покажа как да посочите правилната конструкция, размер и покритие на повърхността за вашето приложение. Ще намерите и практически контролни списъци, сравнителни таблици и ясен раздел с често задавани въпроси, така че можете да преминете от „смятаме, че това е добре“ към „знаем, че това ще издържи“.

Съдържание

• Схема на статията
• Болките на клиентите, които решават
• Какво е многожилен меден проводник
• When Stranded Beats Solid
• Как да го посочите без предположения
• Сравнителна таблица
• Съвети за прекратяване и инсталиране
• Проверки на качеството, които купувачите трябва да поискат
• Общи приложения
• Избор на последователен доставчик
• ЧЗВ
• Заключение

Схема на статията

• ДефинирайтеМедно многожилен проводники проблемите, които е предназначен да предотврати
• Картирайте болките на реалния купувач към избора на проводник
• Обяснете конструкцията на усука, оразмеряването и опциите за повърхност (голи срещу калайдисани)
• Предоставете контролен списък със спецификации
• Покажете сравнителна таблица, за да направите компромисите очевидни
• Покрива прекратяване, проверка и проверка на доставчика
• Отговорете на въпросите, които екипите за доставки и инженерите задават най-често

Болките на клиентите, които решават

Повечето оплаквания, които чувам за проводниците, всъщност не са за метала - те са за това, което проводникът не е успял да оцелее. Ето проблемитеМедно многожилен проводникобикновено се избира за намаляване на:

• Напукване или счупване при прекъсвания:многократното огъване, вибрациите или стегнатото прокарване могат да уморят твърдите проводници.
• Горещи точки и прегряване:малките проводници или лошите краища създават топлина там, където най-малко искате.
• Падане на напрежението и нестабилна работа:дългите кабели или високите токови натоварвания наказват недостатъчно определен проводник.
• Повреди, причинени от корозия:влажността, соленият въздух и излагането на химикали могат да атакуват проводници и връзки.
• Несъответстващи партиди от доставчици:броят на нишките, толерансът на диаметъра и състоянието на повърхността могат да варират, ако контролът на процеса е слаб.
• Бавна инсталация и преработка:кабелите, които ви се борят по време на маршрутизиране и терминиране, струват време и труд.

Какво е многожилен меден проводник

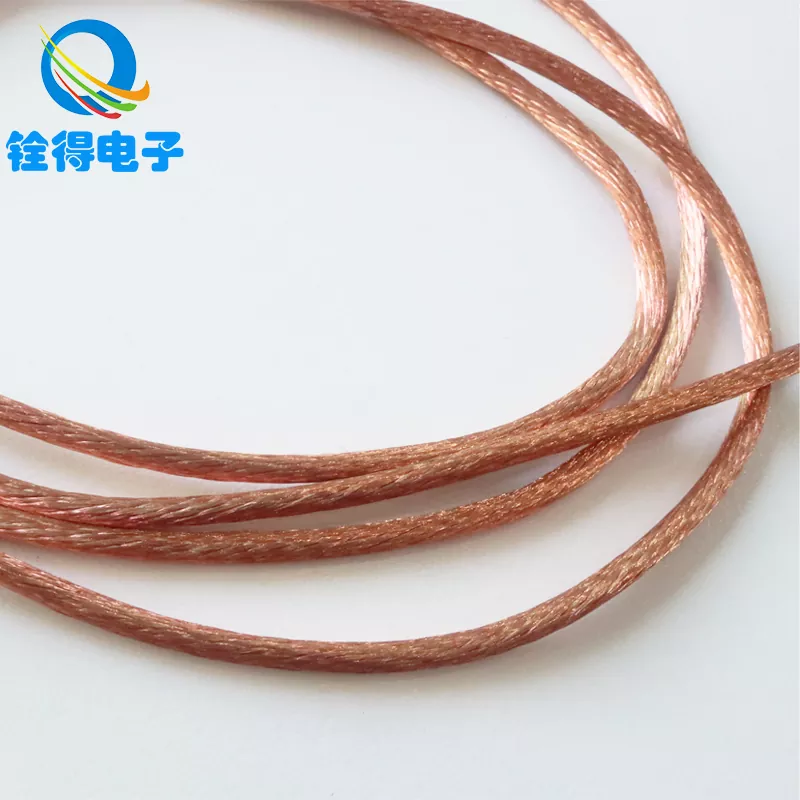

Медно многожилен проводнике проводник, направен чрез усукване на множество по-малки медни нишки (нишки) в един проводник с определена площ на напречното сечение. Вместо едно твърдо парче метал, вие получавате сноп, който споделя механично напрежение в много нишки. Този дизайн има значение, тъй като повечето реални инсталации включват движение - вибрации от двигатели, огъване на коланите, тесни завои в контролните панели или повтарящо се отваряне и затваряне на вратите на шкафа.

„Насуканата“ част не е просто функция за комфорт – тя е функция за надеждност. Повече нишки (и по-малки диаметри на отделните нишки) обикновено означават по-добра гъвкавост, което обикновено означава по-малко умора в точките на напрежение. Уловката е, че гъвкавостта трябва да бъде съчетана с подходящи методи за прекратяване, в противен случай можете да загубите ползата точно там, където най-много се нуждаете от нея.

When Stranded Beats Solid

Ако вашата инсталация е напълно статична, с голям радиус на огъване и минимални вибрации, твърдите проводници могат да бъдат напълно приемливи. Но многожилните проводници често печелят във всяка от тези ситуации:

• Вибрация:двигатели, компресори, помпи, вентилатори, конвейери и мобилно оборудване.
• Често движение:примки за врати, роботизирани ръце, теглещи вериги, ръчни инструменти, преносими генератори.
• Комплексно маршрутизиране:стегнати панели, кабелни скари с многократна промяна на посоката, компактни устройства.
• Овладяване с висока плътност:където монтажниците се нуждаят от бързина и предвидимо управление.
• Цикли на поддръжка:всяка среда, където кабелите се смущават по време на обслужване.

Практичният начин, по който го оформям: ако можете да си представите кабел да бъде удрян, дърпан, огънат или вибрира дори малко - изберетеМедно многожилен проводники след това направете прекратяване правилно.

Как да го посочите без предположения

Много поръчки за покупка се провалят, защото уточняват „медни вериги“, без да определят частите, които стимулират производителността. Ето изчистен контролен списък, който можете да предадете на инженеринга, снабдяването или вашия партньор за монтаж на кабели:

• Размер на проводника:AWG или mm², избрани от текущо натоварване, допустим спад на напрежението и повишаване на температурата.
• Усукана конструкция:брой нишки и диаметър на отделните нишки (гъвкавостта зависи от това).

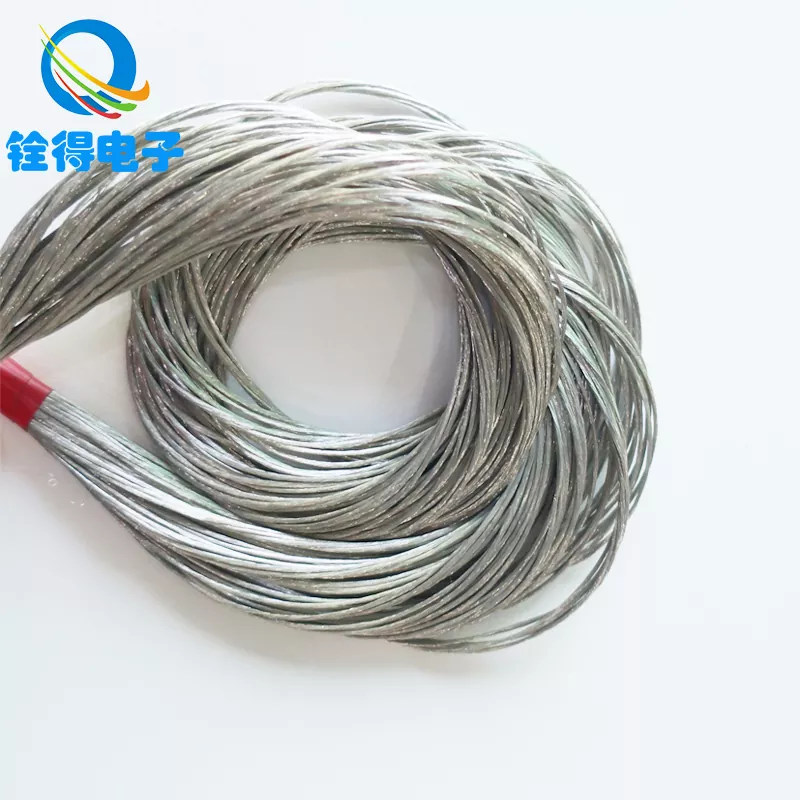

• Повърхностно покритие:гола мед или калайдисана мед (често избирана за устойчивост на корозия и спояване).
• Закалено състояние:по-меката мед подобрява гъвкавостта; по-твърдата мед може да издържи на деформация, но се огъва по-малко.
• Работна среда:влажност, сол, химикали, температурен диапазон и очаквано ниво на вибрации.
• Метод на прекратяване:гофриране, спойка, накрайник, ухо или винтова скоба - всеки предпочита определени стилове на нишки.
• Изисквания за съответствие:ако вашата индустрия изисква специфични стандарти, опишете ги в PO.
• Опаковане и обработка:размер на макарата, толеранс на дължината на рязане, етикетиране и проследимост на партидата.

Една важна реалност за купувача: ако не дефинирате конструкцията на нишки, може да получите проводник, който технически съответства на размера, но се държи много различно по време на монтажа.

Сравнителна таблица

Използвайте тази таблица, за да съгласувате бързо избора на проводник с риска, околната среда и поведението при монтаж:

Съвети за прекратяване и инсталиране

Много оплаквания за „качество на кабела“ всъщност са прикрити проблеми с прекратяването. Многожилните проводници могат да превъзхождат твърдите проводници, но само ако защитите нишките по време на оголване и прекъсване.

• Използвайте правилния стриптизьор:избягвайте нарязване на нишки - нарязванията започват да се напукват при вибрации.
• Предотвратете разпръскването на кичура:ако кацате в винтова скоба, накрайниците могат драматично да подобрят консистенцията.
• Кримпвайте правилно:съобразете накрайниците с размера на проводника и вида на навиването; проверете височината/формата на кримпване, ако е възможно.
• Спазвайте радиуса на огъване:стегнатите завои близо до краищата създават повтарящ се стрес; маршрут с леки преходи.
• Контрол на топлината:прегряването ускорява стареенето на изолацията и увеличава устойчивостта на връзките.
• Етикет и проследяване:особено за контролно окабеляване - неправилното окабеляване може да изглежда като проблеми с електрически "шум".

Ако изграждате сбруи, помислете къде се случва движението и изберете съответно конструкцията на нишката. Точката наМедно многожилен проводнике да оцелееш в механичната реалност, а не в теоретичните рисунки.

Проверки на качеството, които купувачите трябва да поискат

Ако някога сте получавали партида, която „изглежда добре“, но се държи различно по време на сглобяване, вече знаете защо последователността има значение. Ето практически проверки, които могат да бъдат поискани и проверени:

• Диаметър на проводника и толеранс:потвърждава, че проводникът отговаря на очаквания размер за клеми и изолационни системи.
• Брой нишки и диаметър на нишките:защитава вашите допускания за гъвкавост и ефективност при прекратяване.
• Състояние на повърхността:чистата, равномерна повърхност намалява контактното съпротивление и подобрява надеждността на запояване.
• Вземане на проби за непрекъснатост и съпротивление:улавя отклонението на процеса рано.
• Проследимост на партидите:ви дава отговорност, ако проблем се появи месеци по-късно.

За много купувачи целта не е да тестват прекалено много, а да предотвратят преработване. Малко проверкаМедно многожилен проводникможе да спести дни за отстраняване на неизправности по-късно.

Общи приложения

Обхватът на приложения е широк, но логиката на избора обикновено е една и съща: отговарят на текущите нужди и механичния стрес. Типичните случаи на употреба включват:

• Разпределение на мощността:комутационна апаратура, панели, шинни връзки (с подходящи накрайници), инвертори, UPS системи.
• Двигатели и трансформатори:намотки и проводници, където вибрациите и топлината са реални фактори.
• Окабеляване за управление и сигнал:шкафове за автоматизация, окабеляване на PLC, сензори (особено там, където маршрутът е тесен).
• Снопове и кабели:уреди, медицинско оборудване, осветление и потребителска електроника.
• Външна или влажна среда:оборудване, което се възползва от консервирани проводници и стабилни накрайници.

Избор на последователен доставчик

Отвъд спецификациите, най-големият скрит риск е несъответствието на доставчика: тел, която отговаря на размера на хартия, но варира в навиване, повърхност или отгряване от партида на партида, може тихо да саботира добива на сглобяване. Ако квалифицирате доставчик заМедно многожилен проводник, поискайте доказателства за стабилен производствен контрол, ясни партидни записи и повтарящи се рутинни проверки.

Dongguan Quande Electronics Co., Ltd. доставя медни многожилни проводници, предназначени за практически производствени нужди – стабилни многожилни конструкции, контролирани покрития и документация, която помага на купувачите да намалят преработката и да ускорят одобренията. Когато търсите дългосрочно производство, този вид последователност е толкова важен, колкото и цената.

• Поискайте одобрение на образец:потвърдете поведението на отстраняване/прекратяване във вашия собствен процес.
• Заключете конструкцията:дефинирайте броя на нишките/диаметъра, така че заместванията да не променят производителността.
• Потвърдете опаковката:правилното навиване намалява прегъванията и щетите при монтажа.
• Съгласете се относно проследимостта:уверете се, че партидните идентификатори са значими и запазени.

ЧЗВ

Q:ЕМедно многожилен проводниквинаги по-добре от твърдата мед?
A:Не винаги. Ако окабеляването е напълно статично и искате максимална твърдост за определени инсталации, твърдият може да работи добре. Многожилният обикновено се избира, когато гъвкавостта, устойчивостта на вибрации или по-лесното маршрутизиране са от значение.

Q:По-големият брой нишки означава ли автоматично по-високо качество?
A:Това обикновено означава по-висока гъвкавост, която може да подобри живота на умора при движещи се или вибриращи приложения. Но той трябва да бъде съчетан с правилни методи за завършване (често накрайници или подходящи накрайници за гофриране), за да се избегне разпръскване на нишките и непоследователен контакт.

Q:Кога трябва да избера калайдисана мед вместо чиста мед?
A:Изберете калайдисана мед, когато рискът от корозия е по-висок (влажност, морски въздух, излагане на химикали) или когато стабилността на запояване е важна. Голата мед често се предпочита в контролирани вътрешни среди, където цената и максималната проводимост са приоритети.

Q:Какво причинява прегряване, ако размерът на проводника изглежда правилен?
A:Най-често срещаните виновници са проблеми с терминирането (разхлабени винтове, лошо кримпване, повреда на нишка) и проблеми с маршрутизирането (свързани кабели, улавящи топлина). Размерът на кабела помага, но връзките и монтажните практики често определят повишаването на температурата в реалния свят.

Q:Какво трябва да поставя в поръчката за покупка, за да избегна получаването на „грешния“ многожилен проводник?
A:Посочете размера на проводника (AWG или mm²), конструкцията на нишките (брой нишки и диаметър на нишките), покритие на повърхността (голи или калайдисани) и всякакви ограничения за околната среда или завършване. Ако напишете само „медна жила“, рискувате вариация, която променя поведението на сглобяването.

Заключение

Надеждните електрически системи не се провалят в електронни таблици – те се провалят в точки на напрежение: тесни завои, вибриращи панели, влажни кутии и бързи краища.Медно многожилен проводнике популярен, защото е проектиран за тези точки на напрежение, съчетавайки силна проводимост с механична устойчивост. Ако дефинирате конструкцията на нишките, изберете правилното повърхностно покритие за околната среда и го завършите правилно, вие драстично намалявате преработката и времето за престой.

Ако оценявате опции или искате помощ за съпоставяне на многостранна конструкция с вашето приложение, свържете се сDongguan Quande Electronics Co., Ltd.и споделете вашия ток, напрежение, ограничения за маршрутизиране и подробности за околната среда – тогавасвържете се с насза да поискате мостри или персонализирана препоръка за следващия ви проект.
