Защо да изберете проводници с медна оплетка за гъвкави връзки с ниско съпротивление?

Резюме

Медни плетени проводнициса „тихите герои“ в системите за заземяване, електроразпределението, заваръчното оборудване, разпределителните уреди, батериите и податливите на вибрации машини. Купувачите обикновено не се борят със самата идея за „оплетка“ – те се борят с резултатите: нестабилно заземяване, прегряти джъмпери, спукани уши, неочакван престой и непостоянно качество от партида до партида. Това ръководство описва как работят медните плетени проводници, къде превъзхождат твърдите проводници, как да посочите правилната оплетка и как да избегнете най-честите грешки при снабдяване. По пътя ще намерите контролни списъци за избор, практическа таблица за сравнение и раздел за отстраняване на неизправности, за да можете да съпоставите приложението си с правилната конструкция.

Съдържание

• Контур
• Какво представляват медните плетени проводници и къде се използват?
• Какви болкови точки решават медните плетени проводници?
• Как определяте правилната плитка?
• Сравнение на опциите за плитка в практическа таблица
• Как инсталирате и поддържате плетени връзки?
• Отстраняване на неизправности: Защо плитката прегрява или се поврежда?
• Какви проверки на качеството всъщност имат значение за купувачите?
• ЧЗВ
• Заключителни мисли

Контур

• Дефинирайте медни плетени проводници и типичните случаи на използване на „джъмпер/заземяваща лента“.
• Свържете болезнените точки на купувача с измерими технически изисквания
• Обяснете ключовите спецификации: напречно сечение, брой нишки, покритие, изолация, краища
• Предоставете таблица за вземане на решения и списък за проверка на купувача
• Покрийте инсталационните практики, които предотвратяват горещи точки и ранна повреда
• Споделете карта за отстраняване на неизправности за прегряване, корозия, износване и напукване
• Покажете какво да поискате от доставчик за постоянно качество и проследимост

Какво представляват медните плетени проводници и къде се използват?

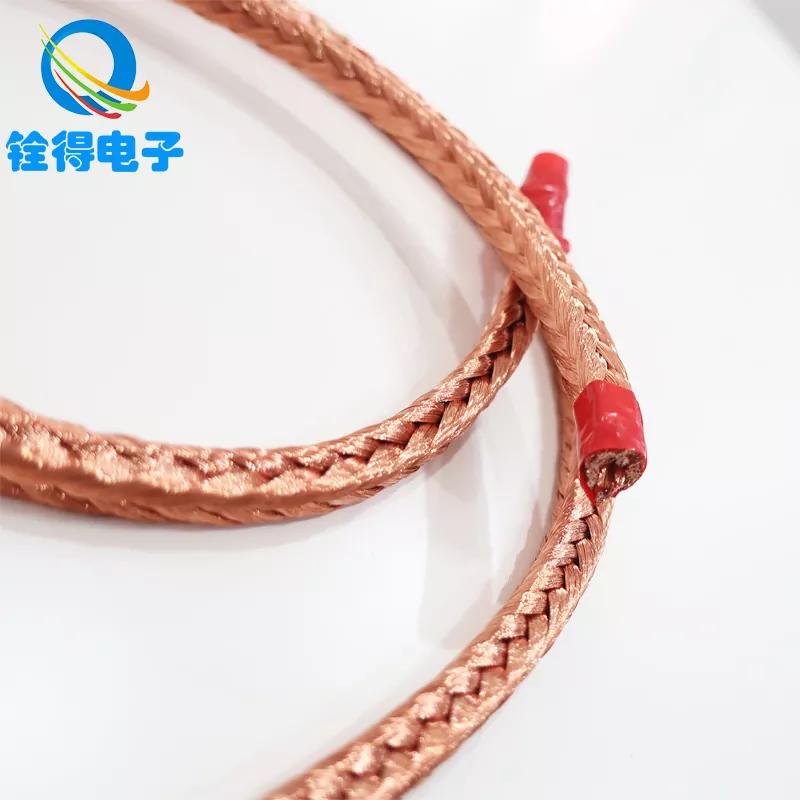

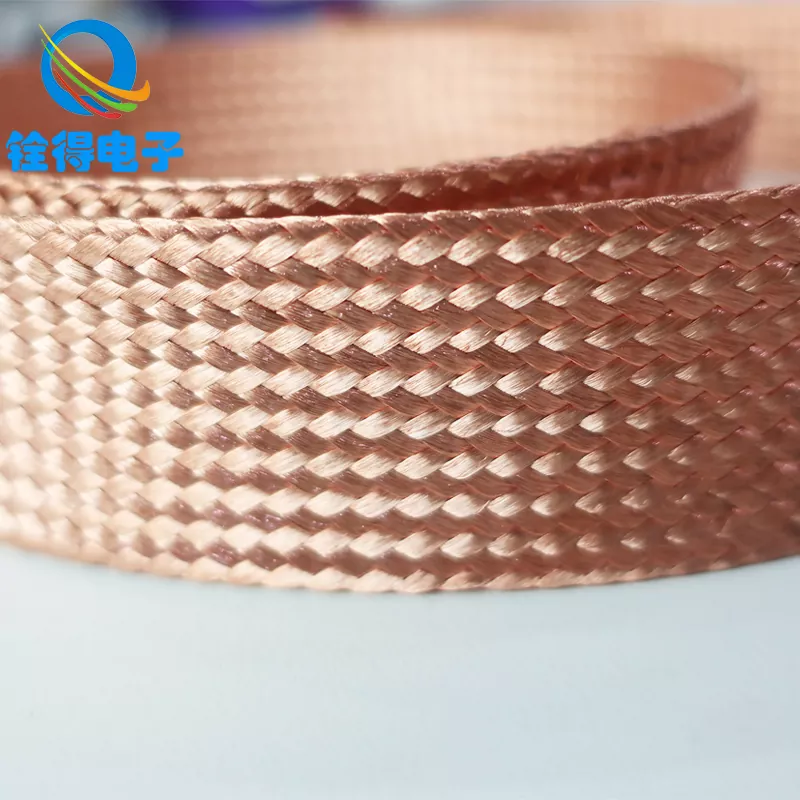

Медните плетени проводници са гъвкави проводници, направени чрез вплитане на много фини медни нишки в плоска или тръбна плитка. Вместо да прокарва ток през едно твърдо ядро, плитката разпространява ток през множество нишки и през по-голяма повърхност. Тази структура е причината плетените проводници да са толкова популярни на места, където движението, вибрациите и многократното огъване биха уморили твърдия проводник.

Често срещаните приложения включват:

• Заземяващи и свързващи лентиза шкафове, табла, шини и кутии
• Гъвкави джъмперив разпределителни уреди, трансформатори и UPS системи
• Свързване на батерия и инверторкъдето вибрациите и термичните цикли са чести
• Заваръчна техникаи силнотокови временни връзки
• Железопътни, автомобилни и индустриални машининуждаещи се от устойчиво на вибрации заземяване
• EMI контролв пътища за екраниране/заземяване, където ниският импеданс има значение

В много конструкции в реалния свят самата оплетка не е единственият компонент – изборът на край (уши, накрайници, заварени краища), покритие и изолация са това, което определя дали връзката остава стабилна след месеци или години работа.

Какви болкови точки решават медните плетени проводници?

Повечето купувачи идват да търсят медни плетени проводници, след като вече са били изгорени - понякога буквално. Ето кои са болезнените точки, за които плитката е предназначена да коригира, и за какво да следите, за да не пресъздадете същия отказ с различен номер на част.

• Напукани проводници от вибрации
  Плътната жица и много кабелни конструкции могат да се втвърдят и да се спукат близо до краищата, когато оборудването вибрира. Оплетените проводници разпределят напрежението в много нишки, намалявайки точките на концентрирана умора.
• Горещи точки по ставите
  Прегряването рядко идва от това, че плитката „не е достатъчно медна“. Обикновено се дължи на висока контактна устойчивост: лошо кримпване, неравномерно компресиране, окисление или несъответстващ размер на ухото. Добре направената оплетка плюс правилно проектираното завършване намаляват съпротивлението и поддържат покачването на температурата под контрол.
• Ненадеждно заземяване и неприятни повреди
  Наземните пътища се нуждаят от постоянно нисък импеданс. Плетените ремъци често се избират, защото тяхната гъвкавост запазва целостта на контакта, когато врати, панти, двигатели или подвижни възли се изместват.
• Корозия във влажна или крайбрежна среда
  Голата мед може да се окисли; в тежки условия, много купувачи предпочитаткалайдисани медни плетени проводнициза подобрена устойчивост на корозия и по-стабилна дългосрочна проводимост на повърхността.
• Монтажни главоболия
  Плитките са лесни за маршрутизиране в тесни пространства и около ъглите. Но ако броят на нишките или плътността на сплитане са грешни, монтажниците може да видят протриване, разхвърляни разфасовки или неравномерно компресиране под ушите.

Ако искате една „истина на купувача“ да ви отнеме: гъвкавостта на плитката е предимството, но прекратяването е резултатът. Посочете и двете.

Как определяте правилната плитка?

Когато хората казват „Имам нужда от медни плетени проводници“, те често имат предвид много различни неща: лека свързваща лента, високотоков джъмпер или дренаж на екран. За да избегнете неправилни цитати и несъответстващи пратки, уточнете плитката, като използвате данните за нанасяне.

1) Електрически изисквания: ток, работен цикъл и допустимо повишаване на температурата

• Дефинирайте непрекъснат срещу периодичен ток (и пиков ток, ако е уместно).
• Имайте предвид температурата на околната среда, вентилацията на заграждението и близките източници на топлина.
• Проверете дали лентата е за заземяване/свързване (често по-късо и по-ниско напрежение) или за ток на натоварване (често има проблеми с по-високата плътност на тока).

2) Площ на напречното сечение и конструкция на оплетката

• Еквивалентно напречно сечение(често споменаван в mm²) е практичен начин за оразмеряване на плитка.
• Диаметър на нишките и брой нишкизасягат гъвкавостта и издръжливостта. Повече, по-фини кичури обикновено увеличават гъвкавостта.
• Ширина и дебелина на плиткатавлияят на прилягането към терминали и ограничения за маршрутизиране.

3) Покритие и повърхностно покритие

• Гола мед: голяма проводимост, най-добра за контролирани среди.
• Калайдисана мед: по-добра устойчивост на корозия, по-лесно запояване, обикновено се избират за индустриални и морски среди.

4) Изолация и защита

• Някои плитки се доставят голи; други използват PVC, силикон, PET обвивка или термосвиваеми за защита от износване.
• Ако плитката минава близо до остри ръбове или движещи се части, посочете предпазна втулка или дизайн с кожух.

5) Прекратяване: детайлът, който определя надеждността

• Гофрирани уши(пръстен/пика): обичаен, бърз и надежден, когато е правилно оразмерен и компресиран.
• Пресовани или заварени краища: намалява разпръскването на нишките и може да подобри консистенцията за сглобки с голям обем.
• Размер на отвора, ширина на езика и степен на болта: малко несъответствие тук причинява разхлабени фуги и нагряване.
• Толеранс на дължина: има повече значение, отколкото хората очакват в тесни заграждения.

Един практичен ход при търсене на източници: споделете прост чертеж с дължина, ширина/дебелина на плитка, тип завършване, диаметър на отвора и покритие. Дори една основна скица може да предотврати една седмица напред-назад.

Сравнение на опциите за плитка в практическа таблица

Как инсталирате и поддържате плетени връзки?

Дори първокласните медни плетени проводници могат да се повредят, ако бъдат инсталирани като закъснение. Повечето полеви проблеми произтичат от качеството на фугите. Ето един чист, повтарящ се подход, който поддържа ниско съпротивление и предотвратява „мистериозно нагряване“.

• Подгответе контактните повърхности
  Отстранете боята, окисляването и остатъците в точката на свързване. Използвайте подходяща антиокислителна паста, ако вашият стандарт го изисква.
• Използвайте правилния въртящ момент на хардуера
  Недостатъчният въртящ момент причинява микроискряне и топлина; прекомерният въртящ момент може да деформира ушите и да намали ефективната контактна площ. Следвайте хардуерните спецификации и използвайте шайби, където е подходящо.
• Контролирайте радиуса на огъване и облекчаването на напрежението
  Не насилвайте силно прегъване точно в ухото. Придайте на плитката лека извивка, така че огъването да се случи по дължината, а не по крайния ръб.
• Предпазва от износване
  Ако плитката се търка в метални ръбове, добавете ръкав или втулка. Изтърканите кичури не са просто разхвърляни – те могат да се превърнат в начални точки за провал.
• Периодична проверка в тежки условия
  Потърсете обезцветяване (топлина), зелени/бели остатъци (корозия), разхлабени болтове и повреда на нишката по срязаните ръбове.

Оборудването с висока вибрация се възползва от просто правило: проверете първата инсталирана партида след кратък период на разработка. Ако ставите останат хладни и стабилни, котлен камък става много по-безопасно.

Отстраняване на неизправности: Защо плитката прегрява или се поврежда?

Ако медна плитка прегрява, третирайте го като системен проблем - защото обикновено е така. Използвайте тази бърза карта, за да намерите първопричината, вместо да разменяте части на сляпо.

• Симптом: плитката е гореща близо до ухото
  Вероятни причини: лошо кримпване, грешен размер на ухото, недостатъчна компресия, окисляване на съединението, разхлабен болт, несъответстващо покритие, замърсена контактна повърхност.
• Симптом: гореща точка в средата на плитката
  Вероятни причини: плитка с недостатъчен размер за ток, неочакван работен цикъл, маршрут в близост до източник на топлина, вътрешна повреда на нишка от многократно огъване.
• Симптом: изтъркани и счупени кичури
  Вероятни причини: износване на остри ръбове, прекомерно движение без облекчаване на напрежението, неправилен метод на рязане, липса на втулка в пътя на триене.
• Симптом: корозия или обезцветяване
  Вероятни причини: химическо излагане, влажност, галванично взаимодействие с различни метали, липса на калайдисване, където е необходимо.
• Симптом: периодично заземяване или шум
  Вероятни причини: хлабав монтаж, боядисани повърхности под фуги, недостатъчно контактно налягане, замърсена точка на свързване.

Ако можете да го измерите, направете го: тестовете за покачване на температурата под товар и проверките на милиома на ставите често разкриват проблеми по-бързо от само визуалната проверка.

Какви проверки на качеството всъщност имат значение за купувачите?

Когато се снабдявате с медни плетени проводници в мащаб, „изглежда добре“ не е план за качество. Искате последователност, проследимост и доказателство, че оплетката и краят ще се държат по един и същи начин в различните партиди.

Ето какво обикновено искат умните купувачи:

• Материална проверка: степента на медта и типът на покритието (голи/калайдисани) са посочени ясно
• Консистенция на размерите: ширина, дебелина, допустими отклонения на дължината и геометрия на края
• Контрол на процеса на прекратяване: стандарти за инструменти за кримпване или документация за метода на заваряване/пресоване
• Проверки на електрическите характеристики: цели за устойчивост, планове за тестване на базата на проби
• Механична цялост: тестове за издърпване на уши/крайни фитинги, където е приложимо
• Опаковъчна дисциплина: предотвратяване на смачкване, замърсяване и деформация на нишките при транспортиране

За купувачи, които искат стабилен, дългосрочен партньор за доставка, също си струва да работите с производител, който може да персонализира геометрията на оплетката и накрайниците, за да отговарят на ограниченията на вашата поточна линия. Ето къдеDongguan Quande Electronics Co., Ltd. е често позициониран: осигуряване на опции за медна оплетка, които могат да бъдат адаптирани за заземяващи ремъци, гъвкави джъмпери и специфични за приложението дизайни на свързване - така че да не сте принудени да го „оправяте“ след пристигането на пратката.

ЧЗВ

Каква е разликата между медни плетени проводници и стандартен гъвкав кабел?

Гъвкавите кабелни снопове снопове нишките вътре в изолацията и са отлични за много енергийни приложения, но все пак могат да концентрират напрежението близо до изводите и могат да бъдат по-обемисти в тесни маршрути. Медните плетени проводници са изтъкани, по-плоски и обикновено се използват, когато искате висока гъвкавост, нископрофилно насочване и стабилно свързване/свързване в предразположени към вибрации възли.

Трябва ли да избера голи или консервирани медни плетени проводници?

Ако околната среда е суха и контролирана, чистата мед може да бъде напълно добра. Ако очаквате влажност, кондензация или дълъг експлоатационен живот с минимална поддръжка, калайдисаната мед обикновено се предпочита, тъй като забавя корозията и помага за поддържане на повърхностите на съединенията по-стабилни във времето.

Как да оразмеря плитка за ток?

Започнете с необходимия непрекъснат ток, пиков ток (ако има такъв), работен цикъл и приемливо повишаване на температурата. След това съпоставете с подходяща еквивалентна площ на напречното сечение и се уверете, че вашият метод на прекратяване няма да доведе до високо съпротивление. Ако не сте сигурни, направете прототип и измерете повишаването на температурата при реални условия на натоварване.

Защо плитката ми се нагрява, дори когато изглежда достатъчно дебела?

В много случаи плитката не е проблемът, а ставата. Лошото кримпване, окисляването под ухото, разхлабените болтове или боядисаните монтажни повърхности могат да добавят контактно съпротивление, което се превръща в топлина. Правилната подготовка на повърхността и контролираните процеси на завършване обикновено го решават.

Могат ли медните плетени проводници да помогнат при EMI или електрически шум?

Те могат, особено като част от добре проектирана стратегия за заземяване и свързване. Геометрията на оплетката може да предложи пътища с нисък импеданс, които спомагат за стабилизиране на заземяването, но контролът на EMI е на системно ниво – маршрутизирането, свързването на корпуса и целостта на връзката са от значение.

Каква информация трябва да изпратя на доставчик, за да получа точна оферта?

Осигурете необходимата дължина, широчина/дебелина на оплетката (или еквивалентно напречно сечение), голи срещу калайдисани, нужди от изолация/втулка, тип завършване (уши/заварени/пресовани), диаметър на отвора, количество и бележки за приложение (вибрации, температура, среда). Простата рисунка често е най-бързият начин да избегнете недоразумения.

Заключителни мисли

Медните плетени проводници са практично надграждане, когато вашият приоритет е надеждността при движение: по-малко напукани проводници, по-стабилно заземяване и връзки, които не се разхлабват „мистериозно“ с времето. Номерът е да спрете да третирате оплетката като стока и да започнете да я третирате като инженерен компонент: оразмерете я за работата, укажете покритие за околната среда и контролирайте детайлите за завършване, които определят устойчивостта и топлината.

Ако искате да рационализирате спецификацията, персонализирането и повторяемото качество за медни плетени проводници - особено за заземяващи ленти и гъвкави джъмпери - работете с производител, който може да съобрази конструкцията на оплетката с вашите реални ограничения при инсталиране.Dongguan Quande Electronics Co., Ltd.може да поддържа избор на оплетка на базата на приложение и персонализирани термини, за да ви помогне да намалите повреди, да опростите сглобяването и да поддържате системите да работят по-хладно и по-стабилно—свържете се с насза да обсъдим вашите изисквания.
