Как може медната оплетка да подобри заземяването и EMI контрола?

Резюме

Медна плиткае една от онези „малки части“, които тихо решават дали системата се чувства стабилна като скала или се превръща в мистериозна кутия от шум, топлина и периодични повреди. Ако някога сте се сблъсквали със заземяваща лента, която се нагрява, шкаф, който бръмчи от смущения, или гъвкава връзка, която продължава да се пропуква в най-лошия възможен момент, това ръководство е за вас. Ще разбием какво всъщност прави Copper Braid, защо се проваля при реални инсталации и как да го изберете, прекратите и поддържате така, че да заземяването и екранирането остават стабилни за дълги разстояния.

Съдържание

• Контур
• Болките в реалния свят Медната плитка решава
• Какво е медна плитка (и какво не е)
• Как да изберем медна оплетка без да гадаем
• Таблица за бърз избор
• Прекратяване и инсталиране, което няма да се провали
• Практически проверки и проверка
• Често срещани грешки и лесни поправки
• Типични случаи на употреба и съчетаване на правилната плитка
• ЧЗВ
• Следваща стъпка

Контур

1. Идентифицирайте болезнената точка: топлина, умора от вибрации, шум, корозия или ограничения на пространството
2. Потвърдете типа работа: заземителна лента, свързване, екранираща втулка или гъвкав конектор
3. Изберете типа плитка: плоски или тръбни, голи или консервирани, фини или груби нишки
4. Оразмерете го според предназначението: площ на напречното сечение, дължина и допустимо повишаване на температурата
5. Завършете правилно: кримпване, заваряване/спояване или запояване (само когато е подходящо)
6. Проверете на място: съпротивление, температура и „тест за мърдане“ под товар

Болките в реалния свят Медната плитка решава

Хората рядко „искат“ медна плитка. Това, което искат, е проблемът да спре да се случва. Ето основните болкови точки, за които Copper Braid е създаден, за да се справи с:

• Периодично заземяванепричинени от вибрации, движение на вратата или термично разширение
• EMI проблемикато нестабилни сигнали, шумни сензори или проблеми със съответствието
• Горещи точкипри гъвкави джъмпери, където твърдият кабел не може да оцелее при многократно движение
• Корозияна открити точки на свързване, особено във влажна или солена среда
• Ограничения на пространствотокъдето кръгъл кабел е твърде твърд или твърде обемист за безопасно прекарване

Основното предимство е гъвкавостта. Медната оплетка разпространява напрежението на огъване върху много фини нишки, което му помага да понася движение по-добре от твърд проводник. Той може също така да осигури широка контактна зона за приложения за свързване и екраниране - когато е инсталиран правилно.

Какво е медна плитка (и какво не е)

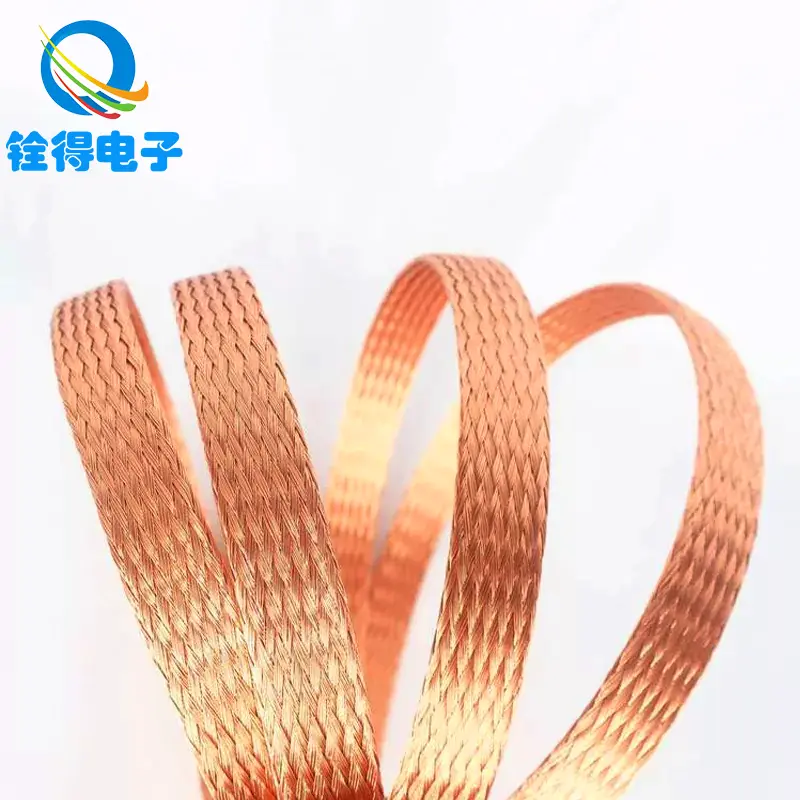

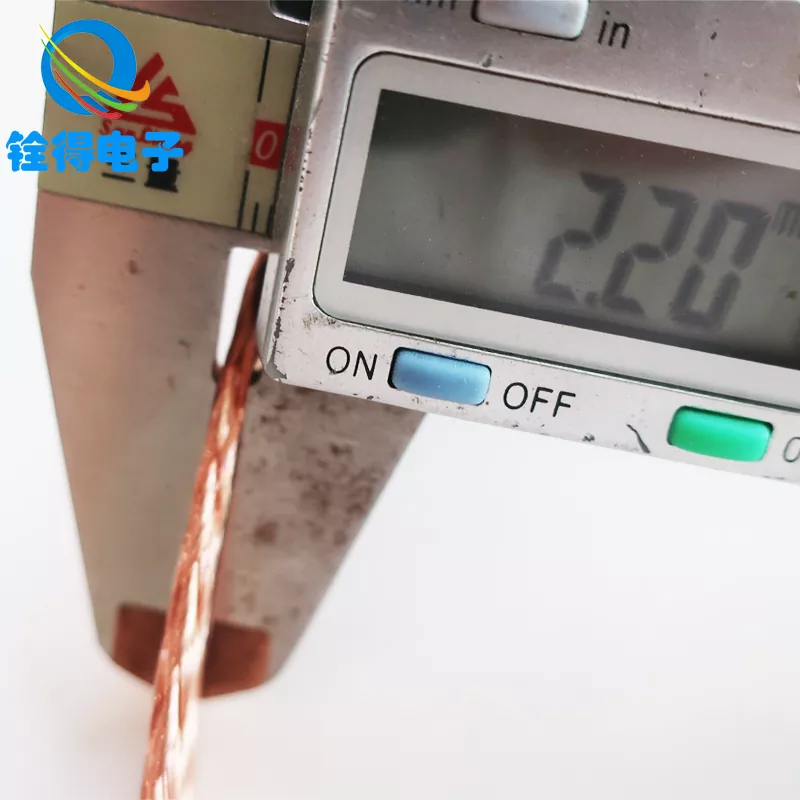

Медната оплетка е изтъкан проводник, направен от много медни нишки. Може да се произвежда катоплоска плитка(често срещано за заземителни ленти) или атръбна оплетка(често се използва като екранираща втулка над кабелите).

В какво е страхотен:

• Гъвкаво залепванемежду движещи се части (врати, капаци, рамки на мотори, подвижни панели)
• Пътища с нисък импеданспри по-високи честоти, когато геометрията и накрайниците са оптимизирани
• Механична издръжливоств сравнение с един твърд проводник при многократно огъване

Какво не е:

• Магическа корекция за лошо заземяване (дългите контури и небрежните връзки все още създават проблеми)
• Заместител на правилното оразмеряване на проводника (твърде малък все пак ще се нагрее)
• Имунизиран срещу лоши завършвания (повечето „повреди на плитките“ са неуспешни завършвания)

При практическото снабдяване често ще видитегола медикалайдисана мед. Калайдисаната мед е популярна при устойчивост на окисление и по-лесното запояване са приоритети. Голата мед може да бъде силен избор за контролирани, сухи интериори, където максималната проводимост и ефективността на разходите са от значение.

Много инженери и купувачи работят с производители катоDongguan Quande Electronics Co., Ltd. когато имат нужда от опции за медна оплетка, съобразени с заземяващи ремъци, екраниращи ръкави или персонализирани гъвкави съединители за различни реалности на инсталиране.

Как да изберем медна оплетка без да гадаем

Изборът на Copper Braid е най-лесен, когато спрете да мислите като „плитка = плитка“ и вместо това решите въз основа на работата, която трябва да оцелее. Използвайте този контролен списък:

• 1) Ток и повишаване на температурата:Ако плитката носи ток (не само свързваща), оразмерете я, така че да не се нагрява. Нагряването обикновено се появява първо при завършеците, след това по дължината на оплетката. Когато се съмнявате, изберете по-голямо напречно сечение или успоредни множество плитки.
• 2) Flex живот и модел на движение:Каишката, която се огъва 10 пъти на ден, е различна от тази, която вибрира непрекъснато. За често огъване предпочитайте по-фини кичури и подходяща хлабина. Избягвайте остри завои и „точки на пантите“.
• 3) Околна среда:Влажност, солена мъгла, химически изпарения и излагане на открито ви тласкат към калайдисана мед и защитени повърхности за свързване. Ако са включени различни метали (например медна оплетка, свързана с алуминий), планирайте контрол на корозията с подходящ хардуер и подготовка на повърхността.
• 4) Геометрия и дължина:По-краткото обикновено е по-добро за представяне. Дръжте плитката възможно най-къса, като същевременно позволявате движение. Широките, плоски плитки могат да подобрят областта на свързване и да намалят индуктивните ефекти в сравнение с дългия, тънък кабел.
• 5) Метод на прекратяване:Решете рано: кримпване, заваряване/спояване или запояване. Това определя каква конструкция на плитка и покритие имат смисъл. (И да, прекратяването е по-важно, отколкото повечето хора искат да признаят.)

Таблица за бърз избор

Прекратяване и инсталиране, което няма да се провали

Ако Copper Braid „мистериозно“ се провали, това обикновено се дължи на факта, че прекратяването е било третирано като последваща мисъл. Ето как да направите връзката трайна:

• Подготовка на повърхността:Чистите, ярки метални контактни повърхности побеждават „затягането по-силно“. Отстранете боята/оксида, където е необходимо свързване, и защитете фугата след това, ако е необходимо.
• Кримпването е направено правилно:Използвайте правилния профил на ухото и матрицата за дебелината и ширината на плитката. Лошото нагъване създава висока устойчивост и топлина. Доброто кримпване става механично стабилно и електрически последователен.
• Опции за заваряване / спояване:За взискателни приложения (висок ток или силни вибрации), заварените или споени накрайници могат да надминат запояването чрез минимизиране на пълзенето и термичната умора. Това зависи от вашия процес на сглобяване и материали.
• Запояване с повишено внимание:Спойката може да погълне оплетката и да превърне гъвкавата лента в твърда „подложка за напрежение“, която щраква на ръба на запоената зона. Ако е необходимо запояване, контролирайте изтичането и осигурете облекчаване на напрежението.
• Облекчаване на напрежението и маршрутизиране:Придайте на плитката лека извивка. Избягвайте остри гънки. Предотвратете триенето на плитката по краищата. Ако плитката се движи, тя трябва да се движи плавно - без да се стърже, прегъва или бие.

Едно просто правило: плитката трябва да бъде гъвкавият елемент, а не крайната точка. Ако ставата ви стане шарнир, ще получите пукнатини от умора и нарастване на устойчивостта.

Практически проверки и проверка

Нямате нужда от лаборатория, за да потвърдите дали Copper Braid върши работата си. Тези практически проверки улавят повечето проблеми рано:

• Проверка на съпротивлението (базова линия):Измерете съпротивлението от фуга до фуга след монтажа, след което проверете отново след вибрация или термичен цикъл.
• Проверка на температурата (под товар):Ако плитката носи ток, пуснете системата и потърсете горещи точки при издатините и контактните повърхности.
• Визуална проверка:Потърсете потъмняване, зеленикаво окисляване, счупени нишки или разхлабен хардуер.
• Тест на Wiggle:След като изключите захранването и следвате безопасните процедури, внимателно огънете модула и вижте дали ставата се чувства механично стабилна.

Ако съпротивлението пълзи нагоре с течение на времето, третирайте го като ранно предупреждение. Оплетката рядко „изведнъж се проваля“ – тя се влошава, докато системата стане ненадеждна.

Често срещани грешки и лесни поправки

• грешка:Използване на плитка, която е твърде тясна, защото „пасва“.
  Поправка:Размер за ток и работен цикъл. Ако мястото е ограничено, помислете за няколко успоредни плитки или различна геометрия.
• грешка:Презапояване и превръщане на плитката в твърда лента.
  Поправка:Предпочитайте методите за кримпване или контролирано завършване и добавете облекчаване на напрежението.
• грешка:Залепване върху боя, оксид или замърсени повърхности.
  Поправка:Подгответе правилно повърхността и я защитете след монтажа, ако е необходимо.
• грешка:Дълги, заоблени плитки, които действат като антени.
  Поправка:Бъдете кратки, директни и механично поддържани.
• грешка:Игнориране на корозията при различни метални съединения.
  Поправка:Използвайте подходящ хардуер, покрития и защита на ставите, подходящи за околната среда.

Типични случаи на употреба и съчетаване на правилната плитка

Медна плитка се появява в много индустрии, защото решава специфична комбинация от електрически и механични нужди. Ето често срещаните случаи на употреба и на какво да дадете приоритет:

• Контролни шкафове и кутии:Дайте приоритет на надеждното свързване за врати и подвижни панели. Често срещани са плоските каишки от медна оплетка със здрави уши.
• Автоматизация и роботика:Дайте приоритет на живота при огъване и облекчаването на напрежението. Циклите на движение наказват лошото маршрутизиране повече, отколкото повечето хора очакват.
• Силова електроника (инвертори, задвижвания, UPS):Дайте приоритет на текущия капацитет и термичната стабилност. Проверете температурата при реално работно натоварване.
• Кабелни екраниращи ръкави:Дайте приоритет на последователното покритие и правилната техника за прекратяване. Страхотен ръкав с лоша крайна връзка няма да осигури постоянни резултати.
• Телекомуникации и уреди:Дайте приоритет на нискошумното свързване и стабилните връзки, които не се променят с времето.

Когато закупите Copper Braid, най-услужливите доставчици ще попитат за околната среда, движението, тока и метода на прекратяване - защото тези подробности определят дали плитката ще се държи като дългосрочно решение или периодична поддръжка.

ЧЗВ

1) Калайдисаната медна оплетка винаги ли е по-добра от чистата мед?

Не винаги. Калайдисаната медна оплетка е отлична за устойчивост на корозия и може да бъде по-лесна за работа при определени методи на сглобяване. Голата мед може да бъде идеална в чиста, суха среда, където рискът от окисление е нисък и максималната проводимост е приоритет.

2) Защо моята медна плитка се нагрява в краищата?

Горещите краища обикновено показват високо съпротивление при завършване: лошо кримпване, замърсени повърхности, разхлабен хардуер или съединение, което е твърде малко за тока. Първо поправете края, преди да обвинявате плитката.

3) Може ли медната оплетка да замени стандартен заземяващ проводник?

Медната оплетка е най-добра, когато се нуждаете от гъвкавост, широка зона за свързване или здрава каишка, която издържа на движение. За статични, защитени трасета стандартният проводник може да е по-прост. Много системи използват и двете - всяка, където има смисъл.

4) Колко къса трябва да бъде заземителната оплетка?

Кратък, колкото практичен, като същевременно позволява движение и безопасно насочване. Допълнителната дължина може да добави нежелана зона на примка и механична флопидност. Леката извивка е по-добра от дългата примка.

5) Коя е най-голямата грешка при инсталиране на Copper Braid?

Отнасяйки се към него като към „просто парче мед“ и пренебрегвайки качеството на завършване и подготовката на повърхността. Ставата е системата. Ако ставата е нестабилна, производителността ще се промени и ще последват повреди.

6) Как да предотвратя напукване от умора на движеща се лента?

Осигурете хлабина, избягвайте остри завои, пазете края да не стане панта и предотвратявайте триене по ръбовете. Ако движението е често, изберете конструкция, предназначена за многократно огъване и добавете облекчаване на напрежението.

7) Може ли Copper Braid да помогне при проблеми със смущенията?

Да—когато се използва като свързваща лента или екранираща втулка с правилно насочване и завършване. Ако шумът продължава, прегледайте пълното заземяване и се уверете, че връзките са къси, чисти и последователни.

Следваща стъпка

Медна плитка работи най-добре, когато се третира като проектиран компонент - избран за околната среда, оразмерен за работата и завършен внимателно. Направете това и ще получите стабилно заземяване, по-малко шумови изненади и много по-малко поддръжка „защо това отново се проваля“.

Ако избирате медна оплетка за заземяващи ленти, екраниращи ръкави или персонализирани гъвкави съединители и искате препоръка въз основа на вашите реални подробности за приложението, Dongguan Quande Electronics Co., Ltd. може да поддържа съвпадение на спецификации и опции за производство—свържете се с насза да обсъдим вашите изисквания и да получите решение, което отговаря на вашите условия на инсталиране.
