Защо Solder Wick Braid Wire е идеалният инструмент за чисто разпояване?

Резюме

Разпояването трябва да се чувства контролирано, а не като хазарт с високи залози, при който подложките се повдигат, следите се лющят и спойката се пръска навсякъде. Това ръководство разбива какОплетка за фитил за запояванеработи, защо се проваля при преработване в реалния свят и как да коригирате най-често срещаните болезнени точки с повтарящ се процес. Ще получите също практична диаграма за избор, таблица за отстраняване на неизправности и стил на контролен списък работен процес, който ви помага да премахнете спойка чисто, като същевременно защитава компонентите и печатната платка.

Съдържание

• Контур с един поглед
• Разбиране на оплетката за фитил за запояване
• Проблеми на клиента и защо разпояването се обърка
• Избор на правилната плитка за работата
• Чист, повтарящ се работен процес на разпояване
• Таблица за избор на ширина, топлина и случаи на употреба
• Таблица за отстраняване на неизправности при упорити спойки
• Разширени съвети за SMD, конектори и многослойни платки
• Грижа, съхранение и последващо почистване
• ЧЗВ
• Следващи стъпки

Контур с един поглед

• Какво всъщност прави оплетката за разпояване на съединението (и какво не може да направи)
• Защо подложките се повдигат и следите се лющят по време на „нормална“ преработка
• Как да изберете ширина и поведение на потока, за да съответства на вашите стави
• Метод стъпка по стъпка, който намалява топлинния стрес и подобрява скоростта на изпичане
• Таблици за избор и отстраняване на проблеми
• Често задавани въпроси, които отговарят на въпросите, които купувачите и техниците задават най-често

Разбиране на оплетката за фитил за запояване

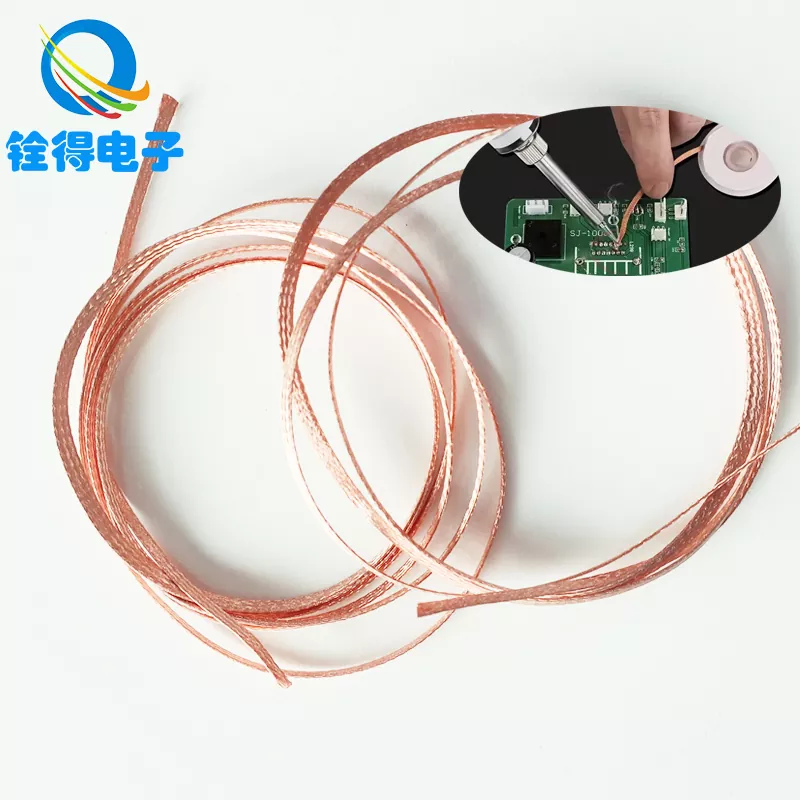

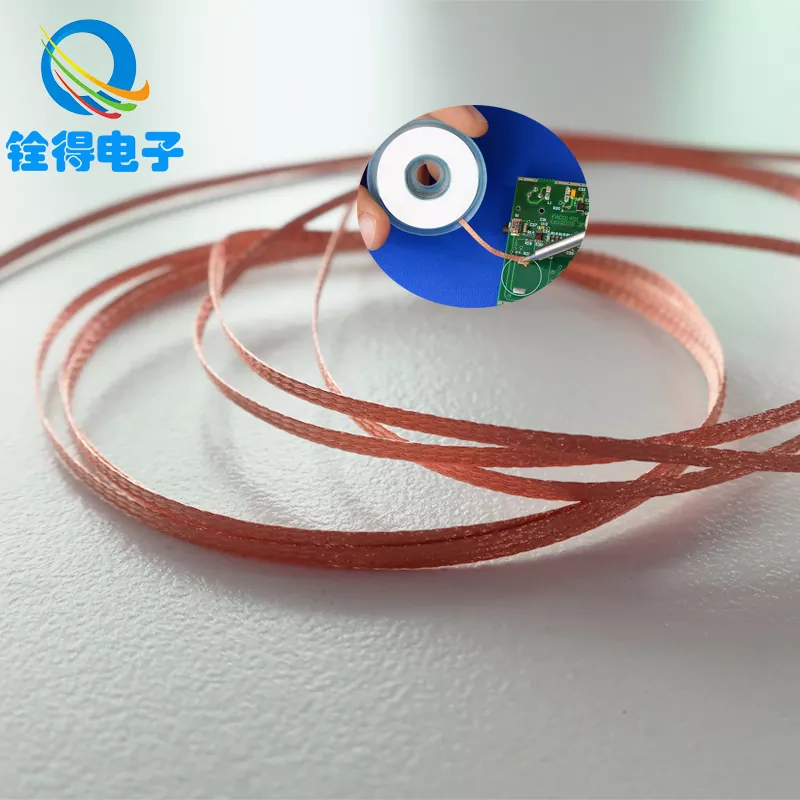

Оплетка за фитил за запояване(наричана още оплетка за разпояване) е тъкана медна лента, предназначена да изтегля разтопената спойка от съединението. Оплетката действа като мрежа от малки канали: след като спойката се втечни, капилярното действие я привлича в медната тъкан. Добрата плитка не просто „докосва спойката“ — тя я абсорбира бързо, след което се освобождава чисто, когато я повдигнете.

Повечето плитки са базирани на мед, тъй като медта пренася топлината ефективно и се намокря лесно, когато има флюс. Flux е тихият герой тук: той премахва оксидите, подпомага потока на спойката и драстично подобрява скоростта на изпичане. Без достатъчно поток, дори първокласната плитка може да се почувства „мъртва“, принуждавайки ви да задържате топлината по-дълго, отколкото би трябвало - и това е мястото, където дъските се повреждат.

• За какво е страхотен:почистване на подложки, почистване на мостове, премахване на излишната спойка, подготовка за преработка.
• Какво не е:заместител на правилното загряване на фуги или магическа гумичка за студени фуги с лош термичен достъп.

Проблеми на клиента и защо разпояването се обърка

Хората обикновено обвиняват оплетката, когато разпояването върви зле. Справедлива. Но истинската причина почти винаги е несъответствие между ширина на оплетката, активност на потока, температура на желязото и как топлината се пренася във връзката.

Точка на болка 1: Подложките се повдигат или следите се белят

Това обикновено се случва, когато топлината се прилага твърде дълго или когато плитката е натисната силно, сякаш се опитвате да „изтъркате“ спойката. Излишното налягане увеличава механичното напрежение, докато лепилото под медната подложка се омекотява от топлина. Корекцията е контраинтуитивна: използванепо-малкосила и подобряване на ефективността на изпичане с флюс и правилна ширина на оплетката, така че времето за нагряване намалява.

Точка на болка 2: Оплетката не абсорбира спойка

Често срещаните причини включват окислена оплетка, недостатъчен поток, твърде ниска температура или съединение, което не е напълно разтопено. Ако ставата не е наистина течност, спойката няма да потече в тъканта - тя просто стои там и ви се подиграва.

Точка на болка 3: Спойката се размазва или се втвърдява отново върху подложката

Това често се случва, когато плитката е повдигната в неподходящ момент или ютията е извадена, преди плитката да бъде разделена. Спойката замръзва и „залепва“ плитката към подложката, приканвайки повдигане на подложката. Времето има значение: отделете оплетката от съединението, докато спойката е все още разтопена.

Точка на болка 4: Чувствителните към топлина компоненти се натоварват

Конекторите, пластмасовите корпуси и близките интегрални схеми не обичат продължителната топлина. Ако вашият метод изисква дълго време за контакт, вие играете в твърд режим. Решението е по-бърз, контролиран процес - и понякога комбиниране на оплетка с други инструменти (като засмукване на спойка или сплави с ниска топимост) за специфични стави.

Избор на правилната плитка за работата

Купуването на плитка не трябва да се чувства като гадаене. Започнете с три практически фактора: ширина, поведение на потока и консистенция на тъкането. Когато те са в съответствие с вашата работа,Оплетка за фитил за запояванестава бърз, предвидим и нежен на борда.

• ширина:Съпоставете ширината на плитката с размера на подложката/фугата. Твърде тесният насища незабавно; твърде широката краде топлина и забавя топенето.
• Активност на потока:Плитка с ефективен флюс се намокря по-бързо. За упорити стари фуги, добавянето на малко външен флюс помага.
• Консистенция на тъкане:Равномерната плътност на плитката подобрява капилярното действие. Неправилното тъкане причинява неравномерно усвояване и „прескачане“.
• Чиста мед:Окислената мед няма да попие добре. Съхранението и опаковката имат повече значение, отколкото хората признават.

Ако търсите снабдяване за производствена или сервизна работа, последователността е толкова важна, колкото и производителността. Много екипи избират стабилен доставчик, така че техниците не се учат постоянно как се държи плитката. Това е мястото, където опитни производители като напрDongguan Quande Electronics Co., Ltd.често се оценяват за повторяемост, контрол на опаковката и стабилност на партида.

Чист, повтарящ се работен процес на разпояване

Ето един метод, който намалява стреса на борда и подобрява резултатите. Отнасяйте се към него като към рутина, а не към изпълнение в свободен стил. Ще забележите най-голямото подобрение в това колко бързо спойката се движи в плитката.

1. Подгответе ставата:Добавете малко количество прясна спойка към старите съединения. Звучи грешно, но помага за преноса на топлина и намалява шанс за „полуразтопен“ припой, който отказва да изтича.
2. Добавяне на флюс (да, дори ако плитката е флюсирана):Малко количество външен поток върху подложката или върха на плитката може да промени производителността, особено на по-старите платки.
3. Поставете плитка, след това гладете:Поставете първо плитката върху спойката, след това поставете ютията върху плитката. Това загрява плитката и съединява заедно и насърчава капилярния поток.
4. Използвайте лек натиск:Вие насочвате контакта, а не шлифовате печатната платка. Оставете топлината да свърши работата.
5. Гледайте потока:Трябва да видите как спойката мигрира в плитката. След като секцията се насити, плъзнете до нова област.
6. Повдигнете правилно:Повдигнете плитката и изгладете заедно, след това разделете, докато е разтопена, ако е необходимо. Не отлепете охладената плитка от подложката.
7. Завършете чисто:Ако остатъците от флюс са от значение за вашия монтаж, почистете зоната с подходящ разтворител и тампон без мъх.

Когато се направи правилно,Оплетка за фитил за запояванене се чувства като "може би". Усеща се като контролиран трансфер: спойката отива там, където искате, а подложката остава спокойна.

Таблица за избор на ширина, топлина и случаи на употреба

Таблица за отстраняване на неизправности при упорити спойки

Разширени съвети за SMD, конектори и многослойни платки

Някои стави се борят по-силно от други. Многослойните плоскости поглъщат топлината бързо; големите наземни равнини действат като гигантски топлинни гъби. Номерът не е груба сила - подобрява топлинния трансфер, така че да влизате и излизате по-бързо.

• За наземни самолети:Използвайте по-голям връх и средна/по-широка плитка. Добавяне на поток. Помислете за предварително загряване на дъската, ако вашият процес позволява.
• За щифтове с фина стъпка:Използвайте тясна плитка, лек контакт и честа смяна на плитката. Наситената оплетка дърпа спойката обратно през щифтовете.
• За съединители:Работете щифт по щифт на етапи. Достатъчно прозрачен припой, за да освободите оловото, след което преоценете вместо прегряване.
• За многократна преработка:Почиствайте остатъците между преминаванията. Старият флюс и окисляването се натрупват и бавно изтичат.

Ако вашият екип често преработва, последователната производителност на плитката спестява време и намалява брака. Ето защо много купувачи оценяватОплетка за фитил за запояванене само на „работи ли“, но и на „работи ли по един и същи начин всеки път“.

Грижа, съхранение и последващо почистване

Производителността на плитката спада, когато медта се окисли или флюсът изсъхне. Отнасяйте се към плитката като към консуматив, който заслужава чисто съхранение.

• Съхранявайте запечатано:Съхранявайте плитката в опаковката, когато не я използвате, за да намалите окисляването.
• Използвайте свежи секции:След като се насити, изрежете или преместете напред. Повторното използване на напълнена плитка забавя изпичането и повишава излагането на топлина.
• Почистване след преработка:Ако остатъците ви притесняват, почистете зоната на подложката и проверете преди повторно запояване.
• Проверете резултата:Правилно почистената подложка трябва да изглежда равномерна и готова за повторно калайдисване или поставяне на компоненти.

За екипите за снабдяване също си струва да проверят последователността на опаковките и яснотата на етикетите, особено за инвентари с много ширини. Доставчиците катоDongguan Quande Electronics Co., Ltd. често се изисква да поддържат стабилни спецификации в партиди така че техниците могат да разчитат на предвидимо управление.

ЧЗВ

Мога ли да използвам фитил за спойка върху безоловна спойка?

да Безоловният припой обикновено изисква малко по-силен термичен трансфер и добра активност на потока. Използвайте подходящ накрайник, осигурете стабилен контакт, и помислете за добавяне на малко количество прясна спойка и флюс, за да подпомогнете протичането на фугата преди изпичане.

Защо добавянето на прясна спойка понякога улеснява премахването?

Свежата спойка подобрява преноса на топлина и може да „реактивира“ стара окислена връзка. След като съединението се разтопи равномерно, плитката може да издърпа спойка в тъканта бързо, вместо да се бори с частично разтопен материал.

Каква ширина на плитката трябва да запазя по подразбиране?

Средната ширина е добра опция за общо предназначение за смесени ремонтни дейности, но ако работата ви е предимно SMD с фина стъпка, запазете тясна оплетка като ваша ежедневен шофьор. Ако често боравите с конектори или подложки с отвори, добавете по-широка опция за по-бързо усвояване.

Как да предотвратя повдигането на подложката?

Намалете времето на престой, използвайте нежен натиск, добавете флюс и изберете ширина, която поема ефективно. Колкото по-дълго задържате топлината, толкова по-висок е рискът. Никога не отлепете охладената плитка от подложка - вместо това загрейте за кратко и повдигнете чисто.

Необходим ли е външен флюс, ако оплетката е с флюс?

Не винаги, но често помага при стари дъски, безоловни фуги и окислени подложки. Малко количество може значително да ускори изпичането и намаляване на излагането на топлина, което предпазва печатната платка.

Защо плитката понякога „влачи“ спойка и причинява мостове?

Това обикновено се случва, когато секцията на плитката вече е наситена или когато използвате ширина, която е твърде голяма за щифтове с фина стъпка. Използвайте нова плитка, стеснете се и се движете в контролирана посока с лек контакт.

Следващи стъпки

Ако искате разпояване, което се чувства чисто, бързо и повторяемо, правилнотоОплетка за фитил за запояванеизборът е важен също толкова, колкото техниката. Независимо дали запасявате множество ширини за ремонтен стенд или осигурявате стабилни доставки за производствени преработки, имате постоянно поведение на оплетката може да намали скрап, да защити дъските и да спести време на техници.

Търсите надеждни опции и ясни насоки за съвпадение на широчината на плитката с вашите приложения?Свържете се с насза да обсъдим вашия случай на употреба, и ние ще ви помогнем да изберете най-практичната конфигурация за вашия работен процес.
