Как плетената медна тръба подобрява гъвкавите захранващи и заземяващи връзки?

Резюме

Ако някога сте се сблъсквали с напукани уши, прегрети джъмпери, неприятни пътувания или шумни сигнали в близост до оборудване с висок ток, вече знаете истинския враг: твърди връзки на места, които се движат, вибрират, разширяват се или се нуждаят от лесен достъп за обслужване.Плетена медна тръбае предназначен точно за тези „всичко е наред, докато не е“ среди. Той съчетава висока проводимост с гъвкавост, като ви помага да изградите връзки, които остават надеждни при термични цикли, механично движение и тесни места за инсталиране.

Това ръководство разбива каквоПлетена медна тръбае, къде блести, какво клиентите обикновено грешат, когато го избират, и как да го посочат правилно първия път. Ще намерите също съвети за оразмеряване, практическа сравнителна таблица, най-добри практики за инсталиране и кратки ЧЗВ, които да ви помогнат да преминете от „имаме нужда от нещо гъвкаво“ към ясна спецификация, готова за покупка.

Съдържание

• Контур
• Какво е плетена медна тръба
• Болките на клиента, които решава
• Типични случаи на употреба
• Как да изберете правилната спецификация
• Практически таблици за оразмеряване и съпоставяне
• Съвети за монтаж и работа
• Контролен списък за качество, преди да купите
• Работа с Dongguan Quande Electronics Co., Ltd.
• ЧЗВ
• Следващи стъпки

Контур

1. ДефинирайтеПлетена медна тръбана разбираем език и обяснете как се държи в реални инсталации.
2. Съпоставете често срещаните сценарии на повреда към предимствата на дизайна на плетен тръбен проводник.
3. Покажете най-често срещаните приложения и най-важното във всяко едно от тях.
4. Осигурете рамка за избор: материал, покритие, плътност на оплетката, размери и подход за завършване.
5. Споделяйте лесни за използване таблици, така че купувачите да могат да съгласуват нуждите от производителност с ясна спецификация.
6. Завършете със съвети за работа, списък за проверка на качеството и удобен за купувача ЧЗВ.

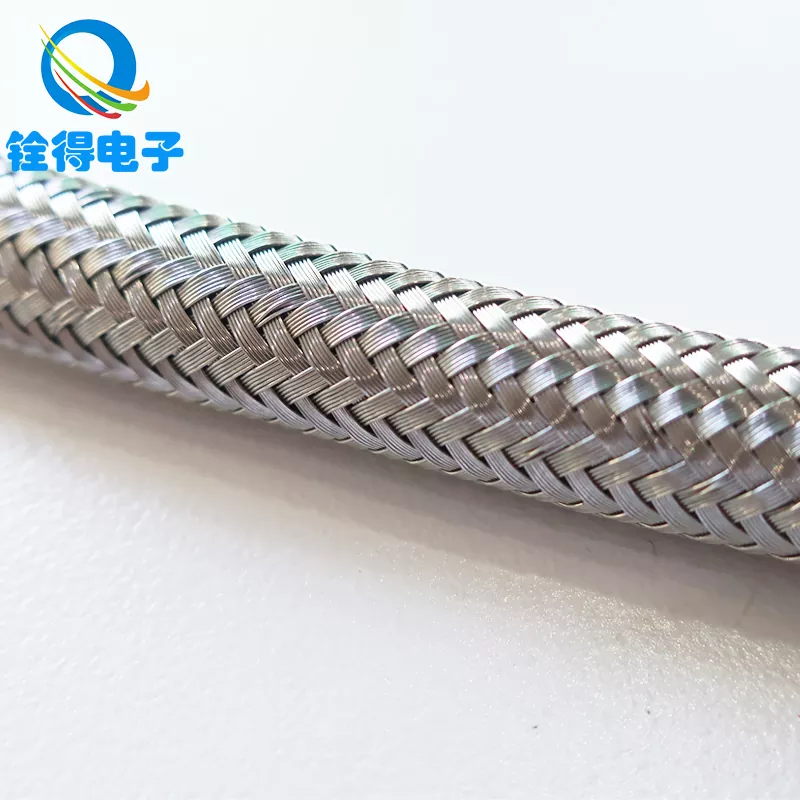

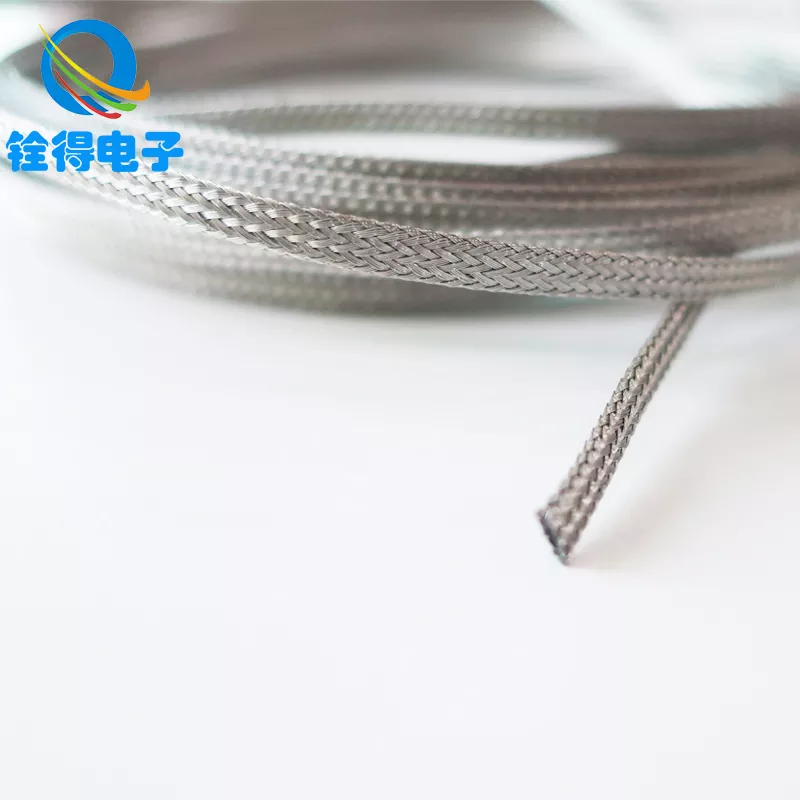

Какво е плетена медна тръба

Плетена медна тръбае тръбна оплетка, направена от множество нишки от медна жица, вплетени в гъвкав ръкав или форма на тръба. В зависимост от дизайна може да се използва като:

• Гъвкав проводник(носещ ток между две точки, където възниква движение или разширяване)
• Пътека за заземяване(залепване на кутии, врати, шкафове, шини и въртящи се или вибриращи възли)
• Електромагнитен щит(намаляване на смущенията чрез осигуряване на проводяща обвивка около кабели или възли)
• Защитен ръкав(предпазване на маркучи/кабели от абразия, като същевременно се добавя проводимост)

За разлика от солидна медна шина или твърд кабел, плетената тръба може да се огъва многократно и да се приспособява към тесни пространства. Освен това може да "диша" с термично разширение: при повишаване на температурите металните части се разширяват; когато изстинат, се свиват. Плетената структура толерира този цикъл с по-малък риск от разхлабване на хардуера, напукване на ухото или прехвърляне на напрежение в чувствителни клеми.

Болките на клиента, които решава

Купувачите обикновено започват да търсятПлетена медна тръбаслед като изпитате един от тези проблеми:

• Прегряване в точките на свързванепричинени от недостатъчна контактна площ, слаба гъвкавост или предизвикани от движение микропроцепи.
• Напукани уши и счупени нишкикъдето твърдите проводници са принудени да се огъват по време на вибрации или обслужване.
• Разхлабени крепежни елементи с течение на времетопоради топлинен цикъл и механично движение, пренасящо напрежението в ставата.
• Шум и смущенияв близост до инвертори, трансформатори, разпределителни уреди, заваръчни машини или оборудване за зареждане на EV.
• Трудни за инсталиране джъмперив тесни шкафове, където радиусът на огъване става битка.
• Преждевременна корозиявъв влажна, крайбрежна или химически активна среда, когато материалите не са съобразени с условията.

Една добре определена плетена тръба се справя с тези проблеми чрез комбиниране на проводимост, гъвкавост и повърхностно покритие. Резултатът е по-лесна връзка за маршрут, по-стабилен във времето и по-малко чувствителен към малки смени, които биха наказали твърда част.

Типични случаи на употреба

Ето реални места, къдетоПлетена медна тръбасе използва често и това, което вземащите решения обикновено се интересуват най-много:

• Разпределителни уредби и шинни системи:гъвкави връзки между шини или компоненти, които се нагряват при натоварване.
• Трансформатори и електроразпределение:заземяване и свързване за намаляване на риска от повреда и поддържане на стабилен потенциал.
• Железопътни и автомобилни платформи:залепване, устойчиво на вибрации и гъвкави токови пътища.
• EV/зарядни и инверторни системи:управление на силен ток, като същевременно намалява електрическия шум.
• Промишлени шкафове и заграждения:ленти за свързване на вратите и заземителни пътища, които трябва да се огъват при отваряне/затваряне.
• EMI екраниране за кабели и модули:проводяща тръба около кабелите за намаляване на чувствителността към смущения.

Как да изберете правилната спецификация

Най-добротоПлетена медна тръбаза вашия проект зависи от това как ще бъде използван: текущо ниво, работен цикъл, среда, необходима гъвкавост, и метод на прекратяване. По-долу е дадена практическа рамка за избор, която можете да предадете на инженеринга, закупуването и вашия доставчик.

1) Тип мед и очаквания за проводимост

• Гола мед:силна проводимост, често срещана в контролирани среди.
• Калайдисана мед:по-добра устойчивост на окисление и по-лесна спойка, често предпочитани за влажни или променливи условия.
• Специално покритие:използвани за уникални нужди от корозия или интерфейс (изберете въз основа на околната среда и свързващите материали).

2) Конструкция и плътност на плитката

• Диаметър на проводника и брой нишкивлияят върху гъвкавостта и издръжливостта.
• Покритие на плиткавлияе върху ефективността на екранирането и стабилността на контакта.
• Коефициент на разширениеима значение, когато тръбата трябва да пасне в диапазон от диаметри.

3) Размери, които действително имат значение

• Вътрешен диаметър (ID):дали пасва върху вашата целева част или кабелен сноп.
• Външен диаметър (OD):независимо дали пасва вътре в уплътнения, скоби или канали за маршрутизиране.
• Дължина и обслужващ контур:оставяйки достатъчно хлабина, за да предотвратите превръщането на плитката в „пружината“ в ставата ви.

4) Метод на прекратяване

• Гофрирани уши/накрайници:общи за заземителни ремъци и джъмпери.
• Заварени/запоени краища:използва се, когато е необходима висока надеждност и ниско контактно съпротивление.
• Завършване на скоба или лента:често се използва за екраниращи приложения за поддържане на 360-градусов контакт.

5) Околна среда и реалност на корозията

• Влажността, излагането на сол, индустриалните химикали и различни метали могат да променят това, което изглежда „достатъчно добро“.
• Ако вашето оборудване живее на открито или близо до солен въздух, изборът на покритие и защитата на ставите не подлежат на обсъждане.

Практически таблици за оразмеряване и съпоставяне

Таблица 1: Съвпадение на нуждите от приложение с характеристиките на плетената тръба

Таблица 2: Удобен за купувача контролен списък за определяне на плетена медна тръба

Съвети за монтаж и работа

Дори най-добротоПлетена медна тръбаможе да се представи по-слабо, ако е рязано, обработено или прекратено лошо. Тези лесни за работа съвети намаляват повторната работа и грешките:

• Предотвратяване на износване по време на рязане:използвайте метод, който задържа нишките (увийте с тиксо преди отрязване или използвайте подходящи инструменти).
• Добавете обслужващ цикъл, когато има движение:позволяват леки извивки, а не тесни завои в крайната точка.
• Защитете краищата:термосвиването, ботушите или ръкавите могат да намалят абразията и да предотвратят разпространението на бездомните нишки.
• Осигурете чисти съединителни повърхности:отстранете окисляването или отломките, където уши или скоби контактуват с метал.
• Имайте предвид различни метали:ако вашият хардуер не е подходящ за мед, помислете за стратегии за повърхностна защита, за да намалите галваничните проблеми.
• Въртящият момент има значение:последователното закопчаване намалява микродвижението и стабилизира устойчивостта на контакт.

За екраниране, дайте приоритет на 360-градусов контакт: плитка, която е докосната само в една малка точка, може да изглежда инсталирана, но няма да осигури постоянно намаляване на шума. За високотокови джъмпери се съсредоточете върху целостта на края: здравото кримпване или инженерните крайни обработки обикновено създават най-голямата разлика в надеждността.

Контролен списък за качество, преди да купите

Ако снабдяватеПлетена медна тръбаза критично оборудване искате предвидима проводимост, постоянна геометрия на оплетката и стабилни материали. Използвайте този контролен списък, когато преглеждате мостри или документация на доставчика:

• Консистенция на материала:потвърдете, че качеството на медта и покритието съответстват на вашата среда и метод на свързване.
• Еднородност на плитката:проверете за пропуски, непоследователни кирки или неравномерно покритие по дължината.
• Стабилност на размерите:проверете ID/OD при спокойни и инсталирани условия, особено ако е включено разтягане.
• Надеждност на прекратяване (ако е сглобено):проверете симетрията на гофриране, очакванията за якост на издърпване и уплътнението на края.
• Опаковане и обработка:лошото опаковане може да деформира плитките или да причини замърсяване, преди частта дори да достигне вашата линия.

Работа с Dongguan Quande Electronics Co., Ltd.

Когато купувате плетени проводници, вие купувате не само мед – вие купувате повторяемост: същата плътност на оплетката, същото прилягане и същия резултат от прекъсване всеки път, когато вашата производствена линия работи.Dongguan Quande Electronics Co., Ltd.осигуряваПлетена медна тръбарешения, предназначени за приложения където гъвкавостта, проводимостта и издръжливостта трябва да живеят заедно в една и съща част.

Ако вече имате чертеж или номер на наследена част, обикновено можете бързо да го преведете в ясна спецификация. Ако не го направите, практическа спецификация все още може да бъде изградена от няколко входа: къде е инсталиран, как се движи, с какво се свързва и в каква среда живее. Това често е достатъчно, за да се стесни материалът, диапазонът от размери, и край на възможностите за лечение без закупуване на метода проба-грешка.

ЧЗВ

Следващи стъпки

Ако текущата ви настройка страда от топлина, вибрации, стегнато трасе или ненадеждно заземяване,Плетена медна тръбачесто е най-простият ъпгрейд, който доставя измеримо повишаване на стабилността. Най-бързият път към правилен избор е да определите ограниченията на инсталацията си (пространство, движение, промяна на температурата) и метода на прекратяване. Оттам правилният материал и конструкция на плитка обикновено стават очевидни.
