Защо изборът на заземителен проводник определя безопасността, надеждността и шума?

Резюме

A заземяващ проводнике лесно да се пренебрегне, докато нещо не се обърка: неочаквано нулиране на оборудването, смущения, които развалят сигнали, изтръпване на корпуси, неуспешни проверки или (в най-лошия случай) риск от удар и пожар. Това ръководство разгражда как действително работят заземяващите проводници в реални системи, какво обикновено причинява проблеми със заземяването и как да изберете заземяващ проводник, който отговаря на вашите електрически, механични и екологични ограничения. По пътя ще получите практически контролни списъци, сравнителна таблица на обичайните заземителни проводници и доказани съвети за инсталиране. Ако оценявате плетени продукти за заземяване или изграждате стратегия за заземяване на машина, панел, превозно средство или корпус, ще си тръгнете с ясни следващи стъпки. За производители и проектни екипи,Dongguan Quande Electronics Co., Ltd.поддържа избор и персонализиране на заземителен проводник, така че вашият дизайн да работи последователно от прототипа до производството.

Съдържание

• Контур
• Какво всъщност прави заземителният проводник
• Проблеми на клиентите Проблеми със заземяването Създайте
• Как да изберем правилния заземяващ проводник
• Често срещани типове заземителни проводници и кога да ги използвате
• Съображения за оразмеряване, които предотвратяват изненадващи провали
• Инсталационни практики, които правят или прекъсват заземяването
• Често срещани грешки и как да ги избегнем
• Как да проверите качеството на заземяването на място
• ЧЗВ
• Следващи стъпки

Контур

1. Предназначение на заземяващия проводник за безопасност и целостта на сигнала
2. Симптоми на лошо заземяване и защо се случват
3. Рамка за избор, обхващаща електрически товар, поведение на честотата и среда
4. Сравнение на плетени ремъци, многожилни проводници и шини
5. Монтажни детайли, които намаляват съпротивлението и предотвратяват разхлабването
6. Методи за проверка и практически проверки за приемане
7. ЧЗВ и насоки за снабдяване

Какво всъщност прави заземителният проводник

Фразата „заземяващ проводник“ се използва за множество задачи и смесването им е мястото, където много проекти се затрудняват. В повечето приложения заземяващият проводник поддържа една или повече от тези функции:

• Безопасен път на грешка: Ако проводник под напрежение влезе в контакт с метална кутия, заземителната пътека помага за пренасянето на тока на повреда, така че защитните устройства да могат да се задействат бързо.
• Изравняване на потенциалите: Свързването на метални части, така че те да останат с почти същия потенциал, намалява напрежението на допир и минимизира риска от образуване на дъга.
• Контрол на шума и референтна стабилност: Добрата заземяваща връзка може да намали електромагнитните смущения чрез осигуряване на контролиран обратен път и намаляване на импеданса при съответните честоти.
• Отклоняване на мълния и пренапрежение: В някои системи заземяващите проводници помагат за безопасното насочване на високоенергийни преходни процеси (често като част от по-широка стратегия за свързване и пренапрежение).

Забележете думатаимпеданс, не само съпротива. Много проблеми със заземяването се появяват при по-високи честоти, където проводник, който изглежда „добре“ на основен измервателен уред, все още се държи зле поради индуктивност, дължина и геометрия на връзката. Ето защо физическата форма на заземителния проводник може да има толкова голямо значение, колкото и неговата площ на напречното сечение.

Проблеми на клиентите Проблеми със заземяването Създайте

Ако някога сте имали система, която е преминала тест на стенд, но се е провалила във фабрика, превозно средство или външна инсталация, заземяването често е част от историята. Ето най-честите болни точки на клиентите, които виждаме в промишлени и електронни системи:

• Случайни нулирания и необясними грешки: Прекъснатите заземителни връзки могат да създадат промени в напрежението, които объркват управляващата електроника.
• EMI, който няма да изчезне: Екранирането и филтрите не могат напълно да компенсират лошия обратен път или свързването с висок импеданс между корпусите.
• Неуспешни проверки или закъснения за съответствие: Неадекватното свързване, неправилните прекратявания или лошата документация могат да доведат до преработка и пропуски в графика.
• Прегряване в точките на свързване: „Малък“ проблем с контакта се превръща в гореща точка при ток на повреда или повтарящи се условия на пренапрежение.
• Корозия и разхлабване: Външна, морска, влажна или химическа среда може да влоши връзките по-бързо, отколкото екипите очакват.
• Монтажни главоболия: Проводниците, които са твърде твърди, твърде къси или склонни към умора, могат да направят производството непоследователно.

Добрата новина е, че повечето от тях са предотвратими. Ключът е да се третира заземяването като механичен и електрически проектен проблем, а не като последваща мисъл.

Как да изберем правилния заземяващ проводник

Надеждният процес на подбор започва с вашите реални ограничения, а не само с описание в каталога. Използвайте тази рамка:

1) Определете задачата за заземяване

• Дали това е предимно безопасно свързване, контрол на шума, управление на пренапрежение или комбинация?
• Дали това е свързване корпус към корпус, свързване на врата, свързване на панели или завършване на кабелен екран?

2) Карта на електрическите изисквания

• Очаквания за ток на повреда: Поведението на защитното устройство зависи от пътя с нисък импеданс.
• Честотно поведение: За шум и EMI по-късите и по-широки проводници често превъзхождат по-дългите и по-тесни.
• Работен цикъл: Случайните пренапрежения се различават от непрекъснатото споделяне на ток.

3) Свържете механичната реалност

• Ще се огъва ли (врати, панти, вибрации, роботика)? Ако да, гъвкавият заземяващ проводник е от решаващо значение.
• Тясно ли е? Има ли изискване за повтарящ се радиус на огъване?
• Ще имат ли монтажниците постоянен достъп до крепежните елементи с въртящ момент?

4) Помислете за околната среда

• Влажност, солен спрей, химикали, висока температура, UV излагане или замърсяване с масло могат да променят избора на материал.
• Ако има вероятност от корозия, обработката на повърхността и хардуерът за свързване имат също толкова значение, колкото и материалът на проводника.

5) Вземете решение за стратегия за прекратяване по-рано

• Пръстенообразните клеми, накрайници, заваръчни накрайници, шпилкови връзки или свързване в стил скоба изискват различни конструкции на проводника.
• Последователността в прекратяването се равнява на последователността в изпълнението.

Ако искате по-малко изненади в производството, заключете тези решения, преди да финализирате чертежите на сбруята. Dongguan Quande Electronics Co., Ltd. често поддържа екипи, като потвърждава годността, гъвкавостта и съвместимостта на прекратяването преди масово производство.

Често срещани типове заземителни проводници и кога да ги използвате

За много промишлени шкафове „най-добрият“ избор е комбинация: свързваща лента в панела, къси плетени ленти за врати и движещи се части и добре завършени многожилни проводници за фиксирани връзки.

Съображения за оразмеряване, които предотвратяват изненадващи провали

Оразмеряването не е просто „по-голямото е по-добро“. Превишаването на размера може да създаде твърдост, проблеми при сглобяването и умора. По-малкият размер може да прегрее, да не успее да изчисти защитното устройство или да създаде нестабилни препратки. Имайте предвид тези принципи:

• По-късите бият по-дебелиза много проблеми, свързани с шума. Намаляването на дължината често подобрява производителността повече от увеличаването на напречното сечение.

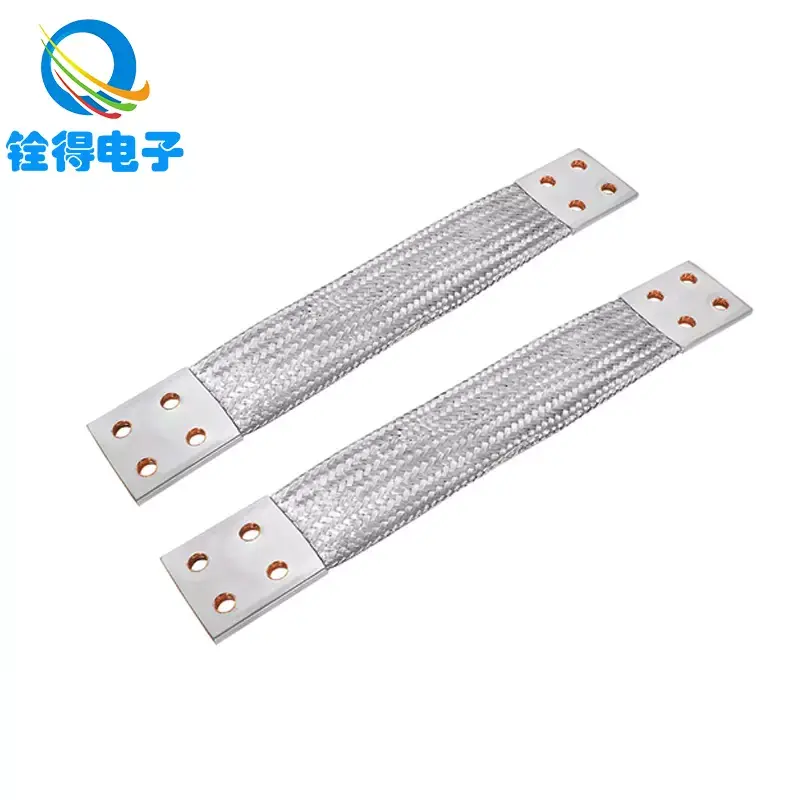

• По-широк може да победи кръгна по-високи честоти. Плоските плетени ремъци могат да намалят импеданса, когато са инсталирани правилно.
• Областта на свързване има значение. Дебелият проводник върху малка контактна петна все още може да работи лошо.
• Топлинните и повредите са различни. Проводникът може да издържи на кратък импулс на повреда, но да се повреди при повтарящи се пренапрежения или нагряване при лошо съединение.

Ако вашият дизайн трябва да отговаря на конкретен електрически код или промишлен стандарт, използвайте метода за оразмеряване на този стандарт като базова линия, след което слоете механичните и екологичните изисквания отгоре. Когато се съмнявате, третирайте прекратяването и монтажа като първокласни дизайнерски елементи, а не като „детайли на инсталатора“.

Инсталационни практики, които правят или прекъсват заземяването

Повечето повреди на заземяването се случват на интерфейсите. Проводникът рядко е проблемът; връзката обикновено е такава. Тези практики драматично подобряват резултатите:

Използвайте чист контакт метал към метал, където се изисква свързване

• Отстранете боята, анодирането или покритията в точката на свързване, освен ако хардуерът не е предназначен да пробие надеждно покритията.
• Използвайте подходящи шайби или свързващ хардуер, за да поддържате контактното налягане във времето.

Контрол на разхлабването при вибрации

• Използвайте методи за заключване, съвместими с вашия хардуер и среда.
• Приложете постоянен въртящ момент и го документирайте за производството.

Минимизирайте дължината и избягвайте примките

• Прокарайте заземяващите проводници възможно най-късо и директно.
• Избягвайте големи контури, които могат да уловят смущения като антена.

Проектирайте за движение, вместо да се надявате, че няма да се движи

• За врати, панти и вибриращи възли, плетената заземяваща лента с подходящо облекчаване на напрежението често издържа повече от твърда жица.
• Спазвайте радиуса на огъване и се уверете, че лентата или телта не са механичен ограничител.

Стандартизирайте прекратяването

• Изберете стил на прекратяване и го прилагайте последователно във всички компилации.
• Качеството на кримпване, напасването на ушите и подготовката на контактната повърхност трябва да бъдат контролирани процеси.

Често срещани грешки и как да ги избегнем

• Използване на дълги „свински опашки“ за щитовекоито подкопават високочестотната производителност. Поддържайте щитовите връзки къси и помислете за подходи със скоби, когато е подходящо.
• Разчитайки на контакт на шасито чрез боя. Ако не можете да гарантирате контакт с метал, не предполагайте, че съществува.
• Смесване на метали без планиране. Различните метали плюс влагата могат да ускорят корозията и да увеличат устойчивостта.
• Пренебрегване на залепването на вратата. Страхотната основа на панела не помага, ако вратата се превърне в шумна плаваща плоча.
• Прекомерно огъване на твърд проводник. Умората от вибрации е реална; изберете проводник, предназначен за движение.
• Тестване само с основен звуков сигнал за непрекъснатост. Непрекъснатостта не е равна на здрава връзка с нисък импеданс при реални условия.

Как да проверите качеството на заземяването на място

Проверката трябва да съответства на риска. За просто залепване може да бъде полезна проверка с ниско съпротивление. За чувствителни системи може да се нуждаете от допълнителни методи. Практическите опции включват:

• Визуална проверка: Потвърдете отстраняването на покритието, вида на хардуера и че проводникът не е опънат.
• Измерване на ниско съпротивление: Измерете връзката с инструмент, подходящ за работа с ниско омово напрежение, а не само с основен мултицет.
• Тест на Wiggle: Внимателно преместете вратите или коланите, докато наблюдавате за периодично поведение.
• Термична проверка при натоварване: Горещите точки често разкриват фуги с висока устойчивост.
• Валидиране на шумови симптоми: Ако заземяването има за цел да намали смущенията, потвърдете с измервания преди и след, които съответстват на вашите реални работни условия.

Ако вашата система е критична за безопасността, следвайте приложимите електрически кодове и организационни тестови процедури. Тази статия предоставя общи инженерни насоки, но крайните критерии за приемане трябва да отговарят на вашите задължения за индустрията и съответствието.

ЧЗВ

• Заземяващият проводник същото ли е като неутралния?
  Не. В много системи нулата пренася обратен ток по време на нормална работа, докато заземяващият проводник е предназначен за безопасно свързване и условия на повреда. Те изпълняват различни роли и се третират по различен начин при проектирането и монтажа.
• Кога трябва да използвам плетена заземяваща лента вместо обикновен проводник?

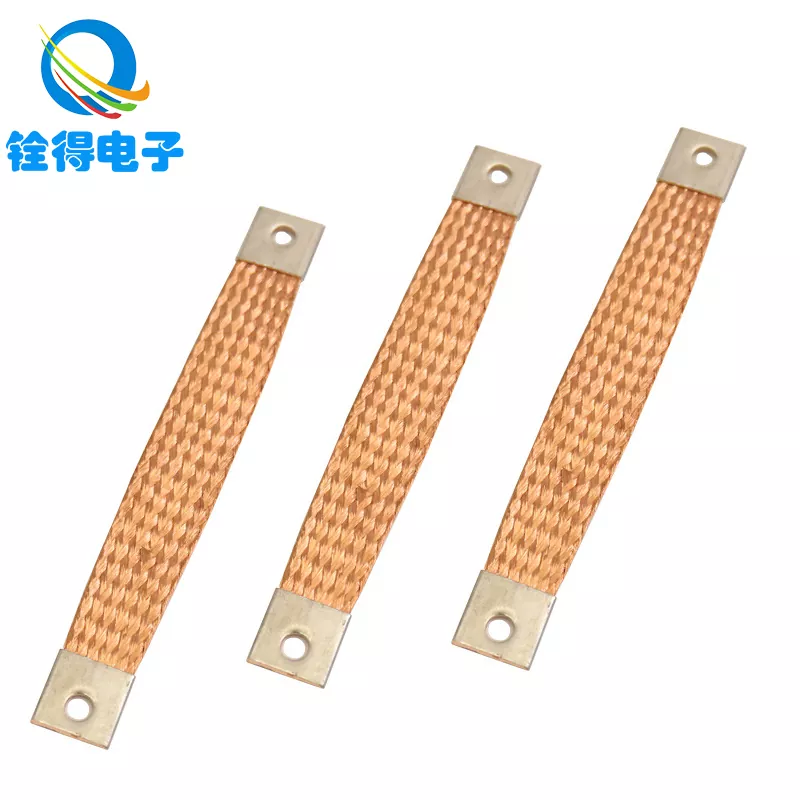

  Плетените ремъци често се предпочитат за свързване на движещи се части, вибрационни среди или къси, широки връзки с нисък импеданс, които поддържат контрол на шума. Те могат също така да направят залепването на вратата и заграждението по-надеждно, когато огъването е неизбежно.
• Винаги ли по-дебелият заземяващ проводник намалява смущенията?
  Не винаги. Намаляването на дължината, подобряването на зоната на свързване и използването на геометрия, която намалява импеданса, може да има повече значение от просто увеличаване на напречното сечение - особено за шум с по-висока честота.
• Защо системата ми все още има шум, въпреки че всичко показва непрекъснатост?
  Непрекъснатостта само доказва, че има някакъв проводящ път. Проблемите с шума често са свързани с импеданс при работни честоти, лоша геометрия на свързване, дълги пигтейли или непоследователни краища на екрана.
• Какво причинява прекъсване на заземяването с течение на времето?
  Честите причини включват вибрационно разхлабване, корозия, лоша подготовка на повърхността, неадекватно облекчаване на напрежението и непостоянно качество на гофриране или накрайници. Излагането на околната среда може да ускори всичко това.
• Как да направя заземяването по-последователно в производството?
  Стандартизирайте хардуера и накрайниците, дефинирайте спецификациите на въртящия момент, подготвите контролната повърхност и изберете проводници, които отговарят на процеса на сглобяване. Последователността е толкова свързана с контрола на процеса, колкото и с избора на проводник.
• Мога ли да персонализирам заземителни проводници за моята кутия или сноп?
  да Много производители предлагат персонализирани дължини, конструкции на плитки и опции за завършване. Ако имате ограничено пространство, движение или ограничения за корозия, персонализирането често намалява преработката и подобрява надеждността.

Следващи стъпки

Ако се сблъсквате с необясними EMI, непоследователно поведение на оборудването, проблеми със свързването на вратата или заземителни точки, които корозират или се разхлабват, не третирайте заземяващия проводник като аксесоар. Отнасяйте се към него като към проектиран компонент с електрически, механични и екологични изисквания.

Ако искате помощ при избора на стил на заземителен проводник, определяне на опции за терминиране или съвпадение на гъвкавостта и ограниченията при инсталиране, Dongguan Quande Electronics Co.,Ltd. може да подкрепи вашите нужди за оценка и производство. Споделете вашите подробности за приложението и чертежи и ние ще ви препоръчаме практично решение за заземяване, което можете да създавате многократно и уверено—свържете се с насза да започнете.
